7. В экстренной ситуации

Содержание главы

Что делать при возникновении неисправности

Если автомобиль неисправен

Куда обращаться при неисправности

Свяжитесь с дилером Suzuki или авторизованным сервисом Suzuki, у которого приобретали автомобиль. Контакты сервисов Suzuki и JAF указаны в отдельной книжке «Suzuki 4-wheel service network».

Держите в автомобиле знак аварийной остановки

На случай неисправности держите в автомобиле знак аварийной остановки, приобретаемый отдельно. На автомагистралях и дорогах для автомобилей закон требует устанавливать знак аварийной остановки позади автомобиля.

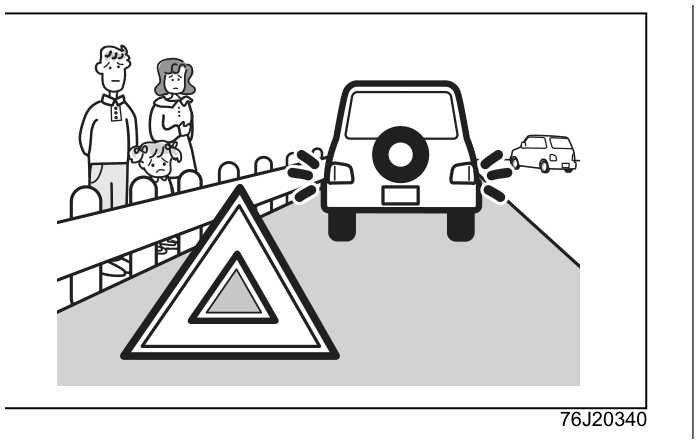

Если автомобиль неисправен на дороге

Остановите автомобиль на обочине или в другом безопасном месте и включите аварийную световую сигнализацию. При необходимости предупредите других водителей знаком аварийной остановки, приобретаемым отдельно, или сигнальным факелом.

Все пассажиры должны выйти из автомобиля и быстро перейти в безопасное место, например за ограждение.

Если автомобиль не может двигаться на железнодорожном переезде

Если автомобиль застрял на железнодорожном переезде, например из-за съезда колеса с покрытия, немедленно нажмите кнопку экстренной остановки на переезде.

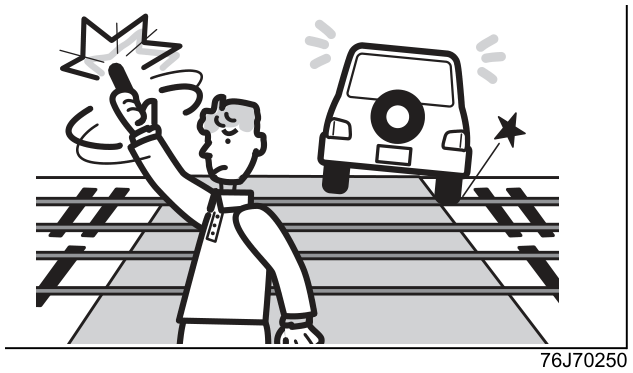

Если вы не знаете, где находится кнопка экстренной остановки, подайте сигнал поезду сигнальным факелом.

Если нужно немного переместить заглохший автомобиль

Если автомобиль заглох на переезде, перекрёстке или в другом месте и не может двигаться, попросите находящихся рядом людей оттолкать автомобиль в безопасное место.

При этом выполните следующие действия:

• на автомобиле с механической коробкой передач переведите рычаг переключения передач в положение N (нейтраль);
• на автомобиле с автоматической коробкой передач переведите селектор в положение N.

Если автомобиль буксируют эвакуатором

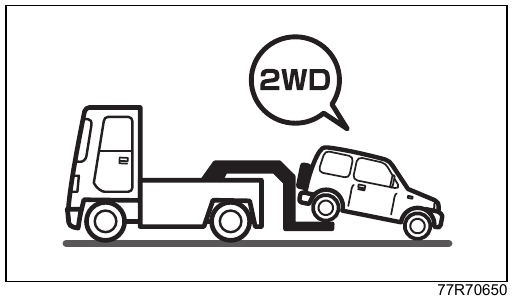

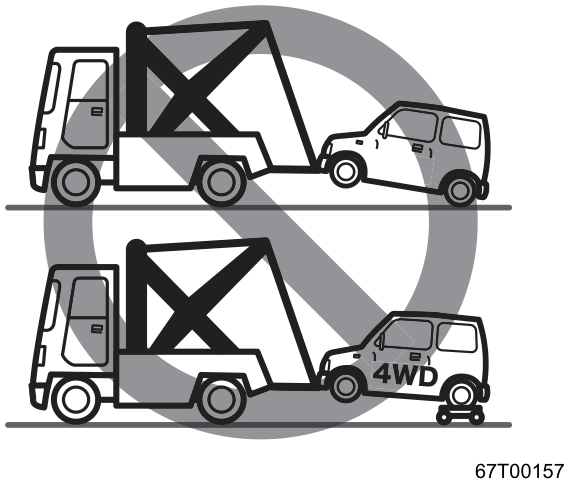

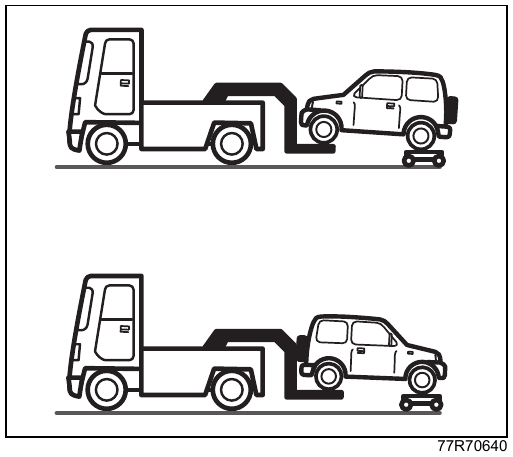

• При буксировке эвакуатором поднимайте все четыре колеса либо задние колёса.

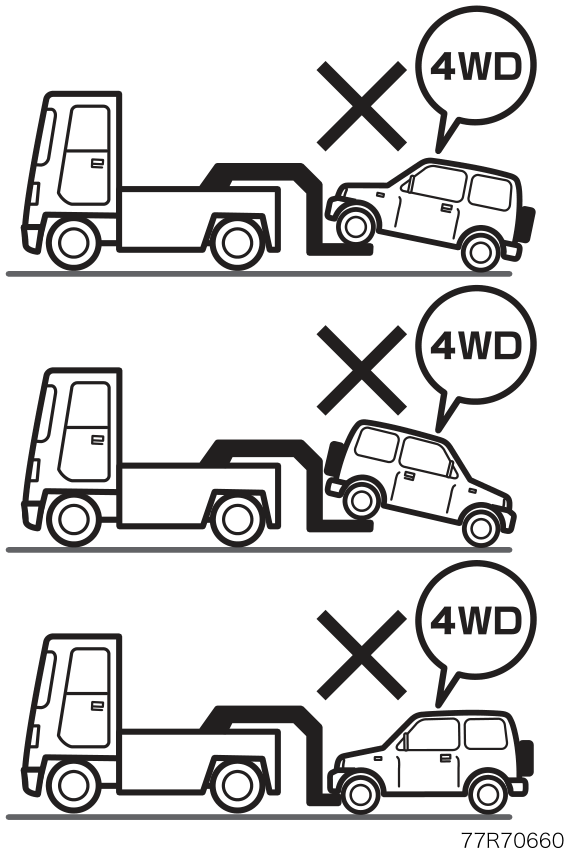

• Если автомобиль буксируют с поднятыми только задними колёсами, перед буксировкой обязательно переключите привод в режим 2WD, чтобы обеспечить безопасность и защитить трансмиссию.

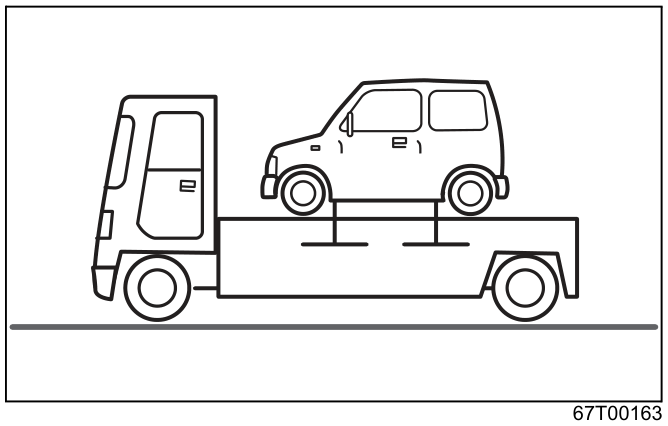

• Для перевозки неисправного автомобиля также можно использовать эвакуатор-платформу.
• Если двигатель работает, но автомобиль не движется, или слышен необычный шум, возможна неисправность трансмиссии.

Перед буксировкой свяжитесь с дилером Suzuki или авторизованным сервисом Suzuki.

Сигнальный факел

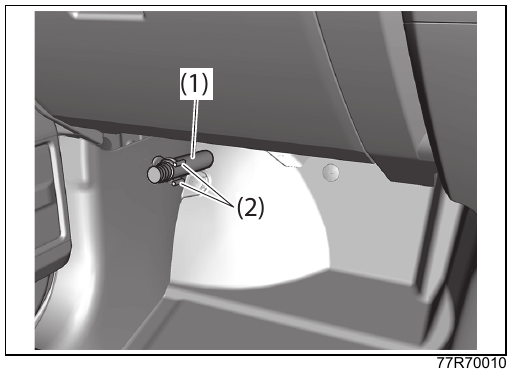

• Сигнальный факел закреплён в держателе слева в ногах переднего пассажира.
• После зажигания факел горит примерно 5 минут. Используйте его как аварийный сигнал при неисправности в опасном месте, например на железнодорожном переезде или автомагистрали.
• Способ использования указан на сигнальном факеле. Заранее внимательно прочитайте инструкцию на факеле.
• Замените факел новым до окончания срока годности, указанного на корпусе. Сигнальный факел можно приобрести у дилера Suzuki или в авторизованном сервисе Suzuki.

Буксировка тросом

Куда крепить трос

Крепите трос к буксировочному крюку.

Спереди

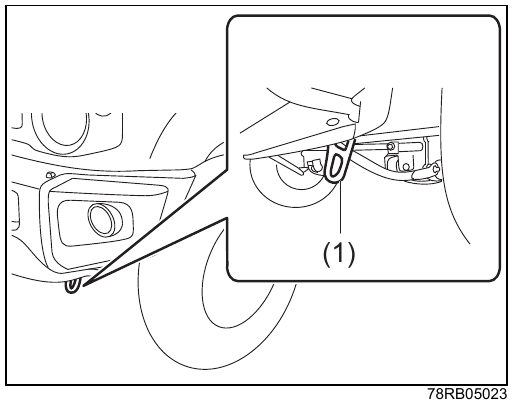

Буксировочный крюк (1) находится под передним бампером со стороны переднего пассажира.

На рисунке показан типовой пример. Расположение может отличаться в зависимости от комплектации автомобиля.

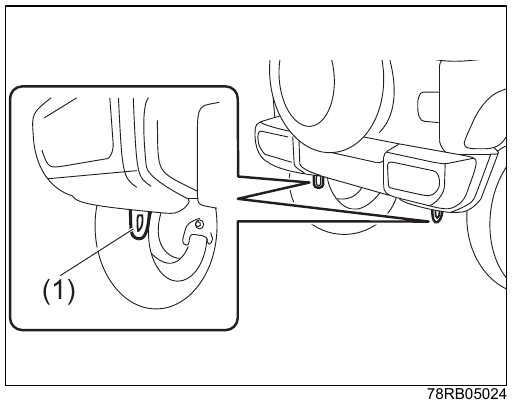

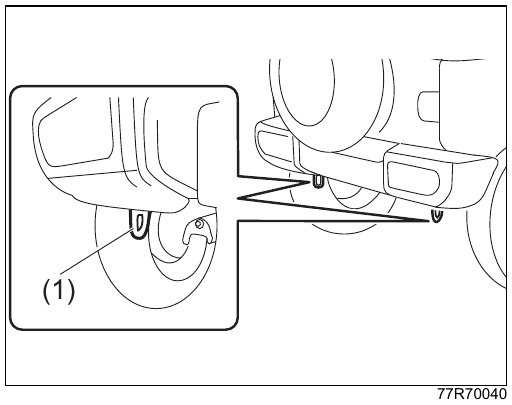

Сзади

Под задним бампером расположены два буксировочных крюка.

Если нужно временно переместить автомобиль назад, закрепите трос за задний буксировочный крюк (1).

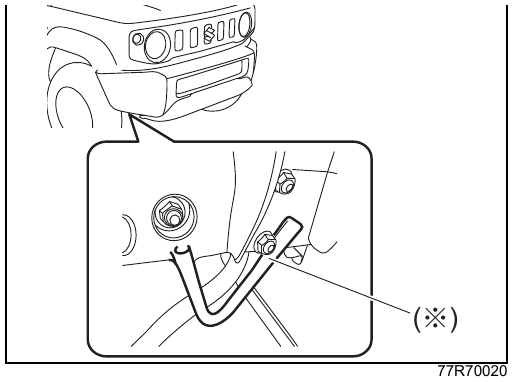

Крюки для крепления при перевозке

При перевозке автомобиля на эвакуаторе-платформе спереди крепите трос к крюку для перевозки, отмеченному символом ※, под передним бампером со стороны водителя. Сзади крепите трос к крюку под задним бампером.

На рисунках выше показаны типовые примеры. Расположение может отличаться в зависимости от комплектации автомобиля.

Если автомобиль крепят тросами при перевозке, ориентируйтесь на рисунок.

Порядок буксировки тросом

1. Закрепите буксировочный трос на буксировочном крюке. По возможности крепите трос на одной стороне автомобилей и располагайте его горизонтально.

   Примечание

   Если при буксировке трос может повредить бампер, заранее снимите бампер.

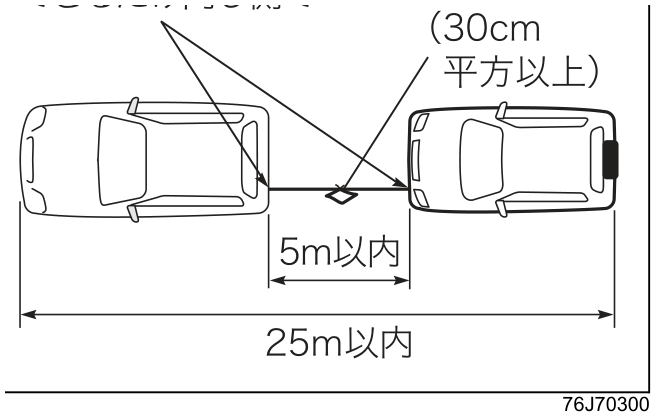

2. Закрепите в середине троса белую ткань размером не менее 30 см × 30 см.

3. Не выключайте двигатель.

   Если двигатель не запускается, переведите выключатель двигателя в положение, отличное от LOCK или OFF, и слегка поверните рулевое колесо влево и вправо, чтобы убедиться, что блокировка рулевого управления снята.

   На автомобилях с Suzuki Safety Support при положении выключателя двигателя ON выключите систему поддержки торможения с двумя датчиками DSBS II переключателем DSBS II OFF.

   Перед буксировкой переведите рычаг раздаточной коробки в положение 2WD.

4. На автомобиле с механической коробкой передач переведите рычаг переключения передач в положение N (нейтраль). На автомобиле с автоматической коробкой передач переведите селектор в положение N.

   Осторожно

   Если селектор автоматической коробки передач невозможно перевести в положение N, буксировка тросом невозможна. Обратитесь к дилеру Suzuki, в авторизованный сервис Suzuki или в службу дорожной помощи JAF.

   Подсказка

   Если при положении выключателя двигателя ON и нажатой педали тормоза селектор не выводится из положения P из-за неисправности или разряда свинцово-кислотной аккумуляторной батареи, выполните процедуру из раздела снятие блокировки селектора.

5. Во время буксировки следите, чтобы трос оставался натянутым. Наблюдайте за стоп-сигналами автомобиля впереди и не допускайте наезда на него.

   Чтобы предупредить водителей сзади, на буксируемом автомобиле включите аварийную световую сигнализацию.

Если автомобиль оказался в воде

Если автомобиль попал в воду, действуйте спокойно.

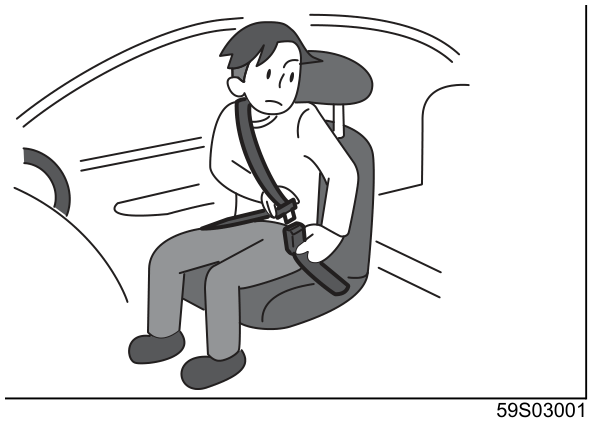

1. Отстегните ремень безопасности.

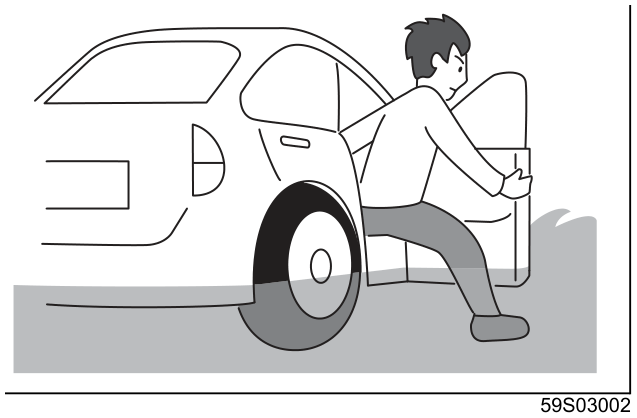

2. Если дверь открывается, откройте её и выберитесь из автомобиля.

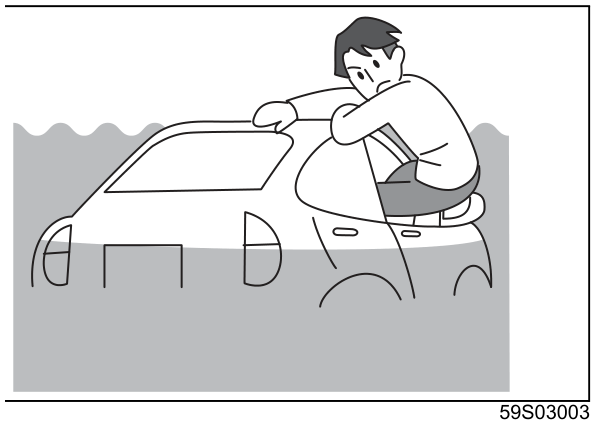

3. Если дверь не открывается, опустите стекло переключателем стеклоподъёмника и выберитесь через окно.

4. Если переключатель стеклоподъёмника не опускает стекло, не паникуйте. Подождите, пока уровень воды внутри и снаружи автомобиля сравняется и давление на дверь уменьшится, затем откройте дверь и выберитесь из автомобиля.

Если произошла авария

1. Переместите автомобиль в безопасное место, чтобы не создавать помех другим автомобилям, и остановите двигатель.
2. Окажите пострадавшим первую помощь в безопасном месте до прибытия врача или скорой помощи. Если есть травма головы, не перемещайте пострадавшего без крайней необходимости. Перемещайте его только если это нужно, чтобы предотвратить вторичную аварию.
3. Сообщите в полицию место аварии, обстоятельства и наличие пострадавших, затем следуйте указаниям полиции.
4. Запишите данные другой стороны и обстоятельства аварии.
5. Свяжитесь с дилером Suzuki или авторизованным сервисом Suzuki, а также со страховой компанией.

Даже если внешних травм нет, обратитесь к врачу

Последствия травмы могут проявиться позже.

Не двигайтесь на повреждённом автомобиле

Если автомобиль повреждён, даже незначительно, перед дальнейшей поездкой обратитесь к дилеру Suzuki или в авторизованный сервис Suzuki и как можно скорее выполните проверку и ремонт.

В зависимости от характера повреждения возможны пожар автомобиля или неисправность.

Система экстренного вызова Suzuki (Helpnet®)

Система экстренного вызова Suzuki автоматически отправляет сообщение при срабатывании подушек безопасности в аварии или при сильном ударе сзади. Кроме того, при нажатии кнопки SOS система передаёт оператору Helpnet® сведения об автомобиле, включая состояние автомобиля и данные о местоположении, и помогает связаться с экстренными службами: полицией, пожарной службой или медицинской службой.

Helpnet® является зарегистрированным товарным знаком компании Japan Emergency Call Service Co., Ltd.

Бортовое коммуникационное устройство автомобиля содержит свободное программное обеспечение и программное обеспечение с открытым исходным кодом. Сведения о лицензиях и исходный код доступны по адресу https://www.denso-ten.com/support/source/oem/sg1/.

Как пользоваться системой экстренного вызова Suzuki (Helpnet®)

Система экстренного вызова Suzuki (Helpnet®) имеет две функции: автоматический экстренный вызов при серьёзной аварии D-Call Net® и ручной вызов кнопкой SOS.

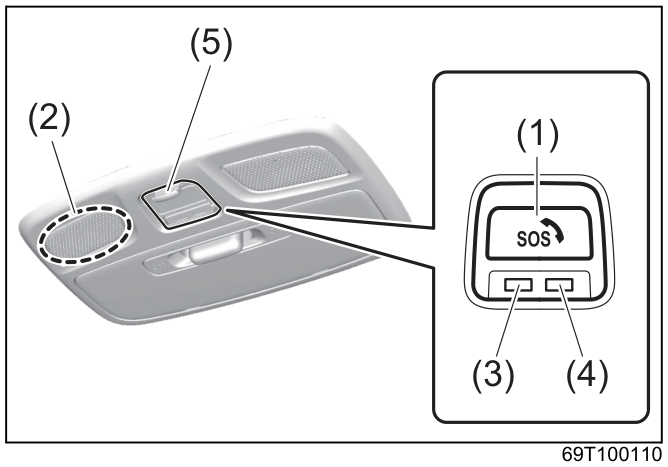

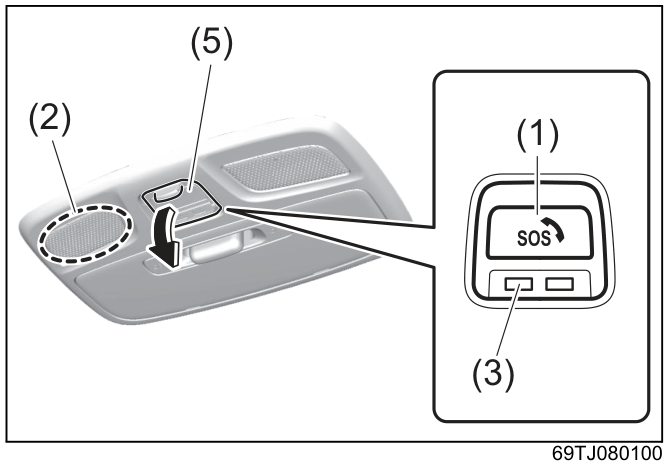

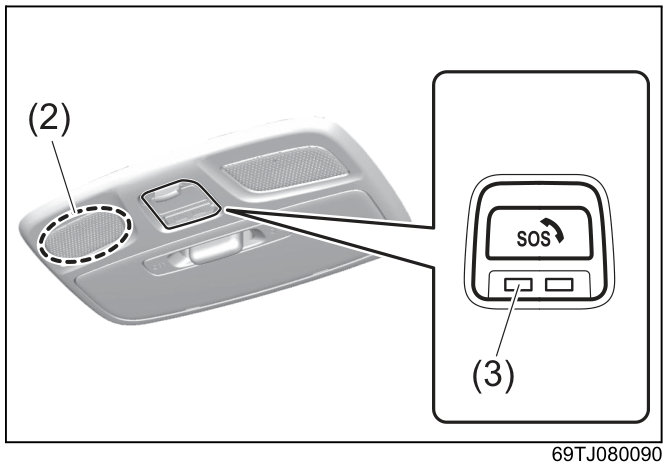

Кнопка SOS (1), крышка (5) и микрофон (2) находятся позади переднего плафона освещения салона.

Автоматический экстренный вызов при серьёзной аварии (D-Call Net®)

Когда выключатель двигателя находится в положении ON, система экстренного вызова Suzuki (Helpnet®) готова к работе.

Если автомобиль распознаёт столкновение, при котором сработали подушки безопасности, он отправляет сигнал SOS и начинает подключение к Helpnet®. При подключении в Helpnet® передаются сведения об автомобиле, включая состояние автомобиля и данные о местоположении. Зелёный индикатор (3) начинает мигать, и через микрофон (2) устанавливается голосовая связь с оператором Helpnet®.

D-Call Net® является зарегистрированным товарным знаком сертифицированной некоммерческой организации Emergency Medical Network of Helicopter and Hospital (HEM-Net).

Кнопка SOS (ручной вызов)

Когда выключатель двигателя находится в положении ON, система экстренного вызова Suzuki (Helpnet®) готова к работе.

В экстренной ситуации, например при аварии или внезапном ухудшении самочувствия, откройте крышку (5), нажмите кнопку SOS (1) и отпустите её. При подключении в Helpnet® передаются сведения об автомобиле, включая состояние автомобиля и данные о местоположении. Зелёный индикатор (3) начинает мигать, и через микрофон (2) устанавливается голосовая связь с оператором Helpnet®.

Меры предосторожности при использовании системы экстренного вызова Suzuki (Helpnet®)

• Не нажимайте кнопку SOS, если нет экстренной ситуации. После начала ручного вызова завершить разговор со стороны автомобиля нельзя. Если вызов был сделан ошибочно, попросите оператора Helpnet® завершить разговор.
• С момента начала экстренного вызова до завершения разговора звук аудиосистемы автоматически приглушается, чтобы разговор с оператором имел приоритет.

Встроенный элемент питания системы

Автоматический экстренный вызов при серьёзной аварии (D-Call Net®) использует встроенный элемент питания системы.

Если мигает красный индикатор кнопки SOS, встроенный элемент питания может быть разряжен и требовать замены. Для безопасности рекомендуется заменить его. По вопросу замены встроенного элемента питания обратитесь к дилеру Suzuki или в авторизованный сервис Suzuki.

Индикаторы в кнопке SOS

Зелёный индикатор (5) и красный индикатор (2) в кнопке SOS (1) показывают состояние системы экстренного вызова Suzuki (Helpnet®) и состояние связи с оператором.

※ После завершения разговора с Helpnet® система может автоматически принять входящий обратный вызов от Helpnet® и снова начать разговор.

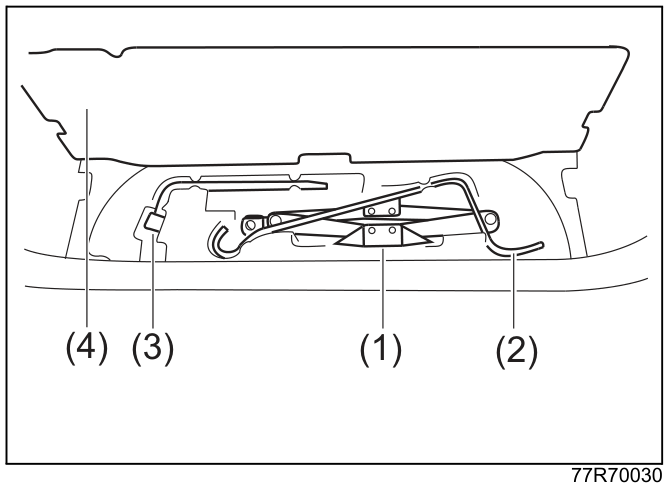

Место хранения инструмента и домкрата

Инструмент и домкрат хранятся под ковриком багажного отделения.

• После использования уберите инструмент и домкрат на штатные места.
• Перед укладкой полностью сложите домкрат.

Прокол шины

Запасное колесо

Запасное колесо установлено снаружи на задней двери.

Jimny

Снятие запасного колеса

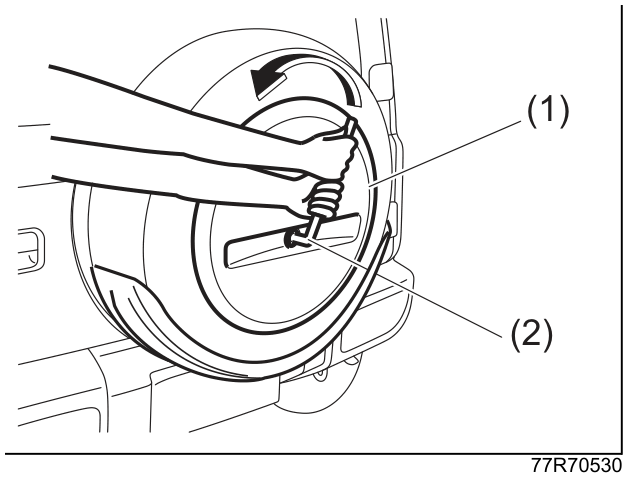

1. Снимите кожух запасного колеса (1).

   Одну колпачковую гайку, удерживающую кожух, отверните колёсным ключом (2) против часовой стрелки.

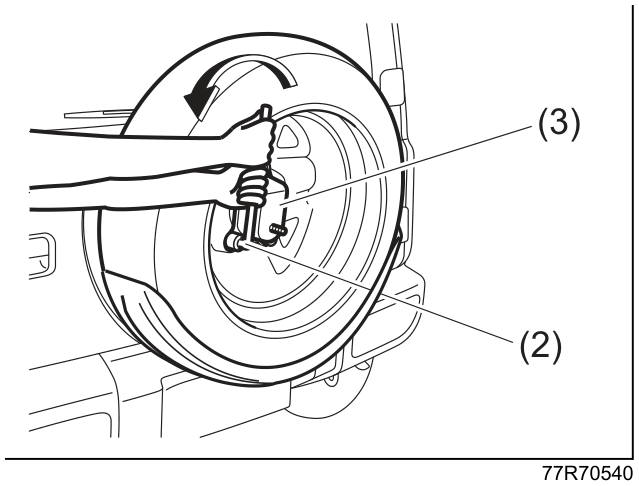

2. Снимите кронштейн (3).

   Три гайки, удерживающие кронштейн, отверните колёсным ключом (2) против часовой стрелки.

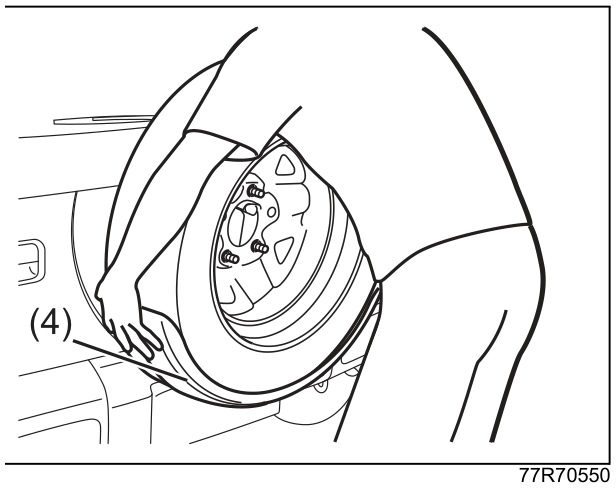

3. Крепко удерживая запасное колесо и нижний кожух (4) двумя руками, снимите их с автомобиля.

Установка запасного колеса

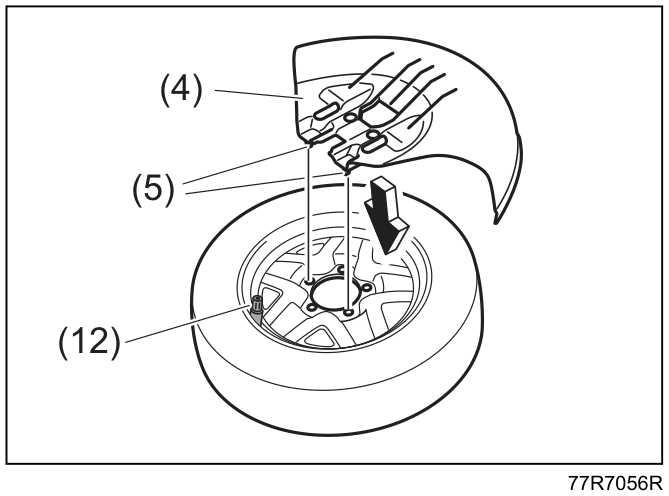

1. Установите нижний кожух (4) на запасное колесо.

   Шаг	Действие
   1	Положите запасное колесо на землю лицевой стороной диска вверх.
   2	Установите нижний кожух со стороны, противоположной вентилю шины (12), как показано на рисунке, чтобы кожух не касался вентиля.
   3	Вставьте два выступа (5) нижнего кожуха в отверстия диска, как показано на рисунке.

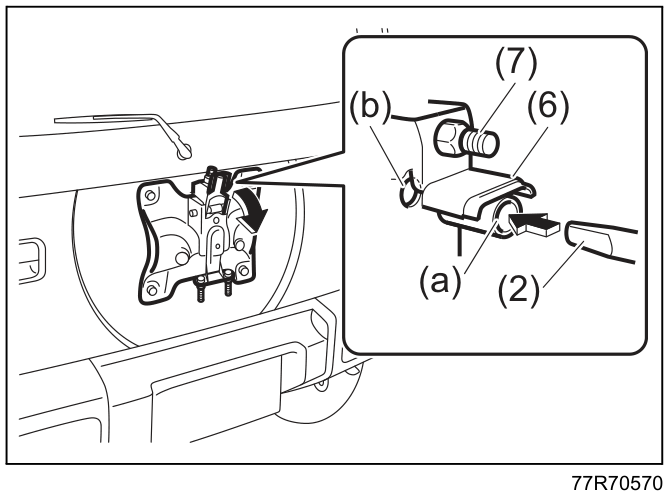

2. Вставьте колёсный ключ (2) в держатель запасного колеса (6), чтобы откинуть верхний болт (7) держателя на себя.

   Шаг	Действие
   1	Откиньте подвижную верхнюю часть держателя на себя так, чтобы верхний болт (7) был направлен горизонтально назад, и вставьте колёсный ключ в отверстие трубы (a).
   2	Вставьте колёсный ключ через отверстие трубы и дальше в заднее отверстие (b), чтобы зафиксировать подвижную верхнюю часть держателя. Головка колёсного ключа должна быть направлена вниз.

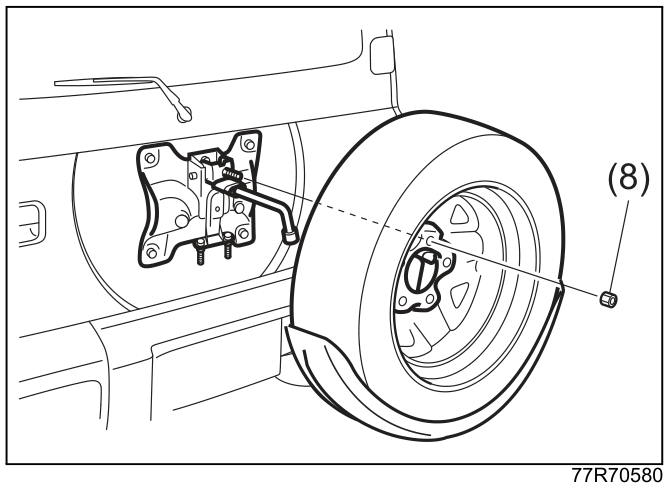

3. Крепко удерживая запасное колесо и нижний кожух двумя руками, совместите верхний болт держателя с одним отверстием диска, как показано на рисунке.

   Чтобы колесо не выпало, слегка наверните гайку (8). После этого выньте колёсный ключ.

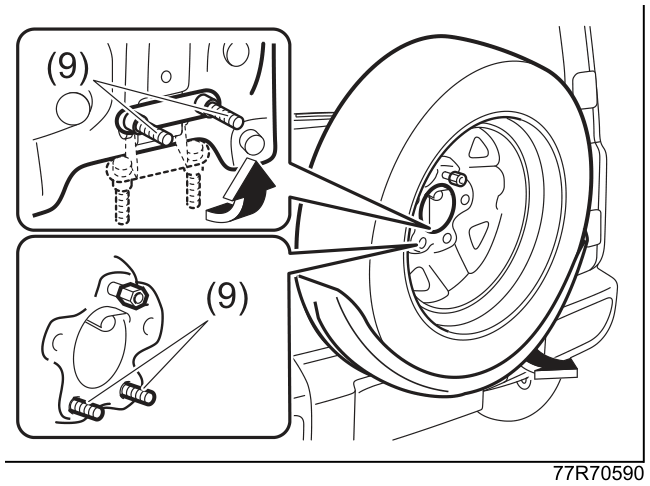

4. Потяните нижнюю часть колеса на себя и вверх, поднимите U-образный болт (9) и вставьте его в два нижних отверстия диска.

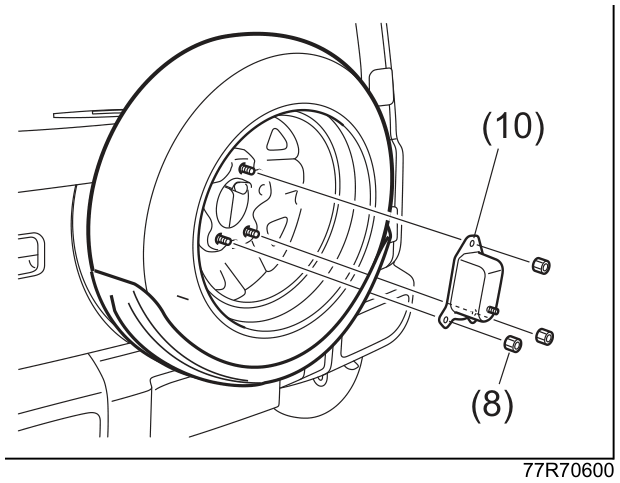

5. Установите кронштейн (10).

   Шаг	Действие
   1	Снимите гайку, которую временно навернули на шаге 3, и установите кронштейн, как показано на рисунке.
   2	Равномерно и надёжно затяните три гайки (8) колёсным ключом. Момент затяжки: 56 Н·м (571 кгс·см). Ориентировочное усилие на конце рукоятки колёсного ключа: 221 Н (22,5 кгс).
   3	Убедитесь, что гайки надёжно затянуты.

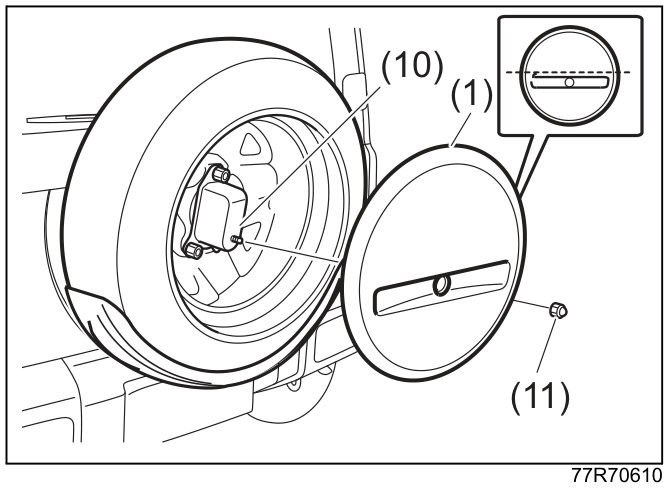

6. Установите кожух запасного колеса (1).

   Шаг	Действие
   1	Совместите отверстие кожуха запасного колеса с болтом кронштейна (10), чтобы отверстие кожуха было расположено ниже центра, как показано на рисунке.
   2	Надёжно затяните одну колпачковую гайку (11) колёсным ключом. Момент затяжки: 29 Н·м (296 кгс·см). Ориентировочное усилие на конце рукоятки колёсного ключа: 114 Н (11,6 кгс).

Jimny Sierra

Снятие запасного колеса

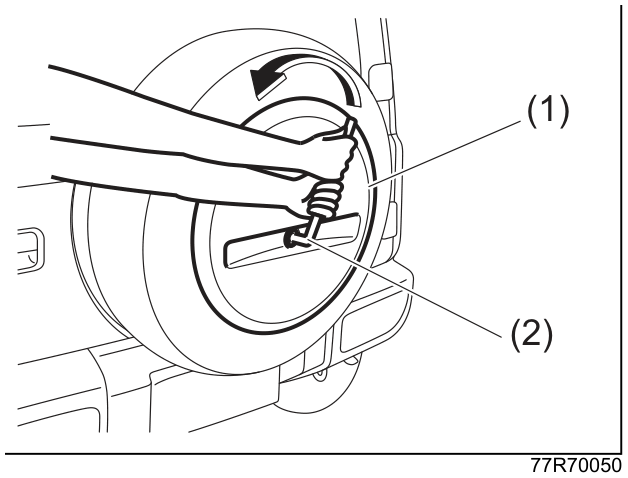

1. Снимите кожух запасного колеса (1).

   Одну колпачковую гайку, удерживающую кожух, отверните колёсным ключом (2) против часовой стрелки.

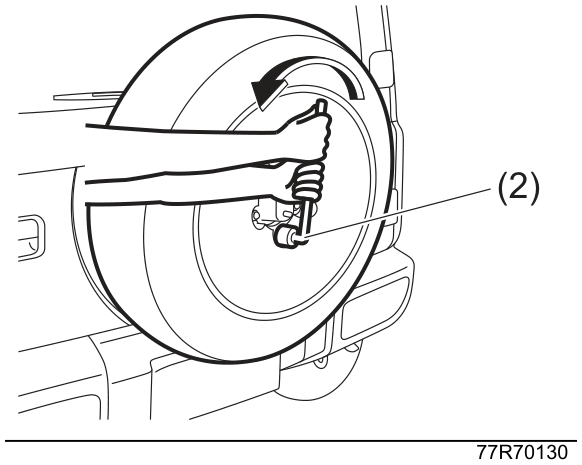

2. Отверните три колпачковые гайки.

   Используйте колёсный ключ (2) и отворачивайте гайки против часовой стрелки.

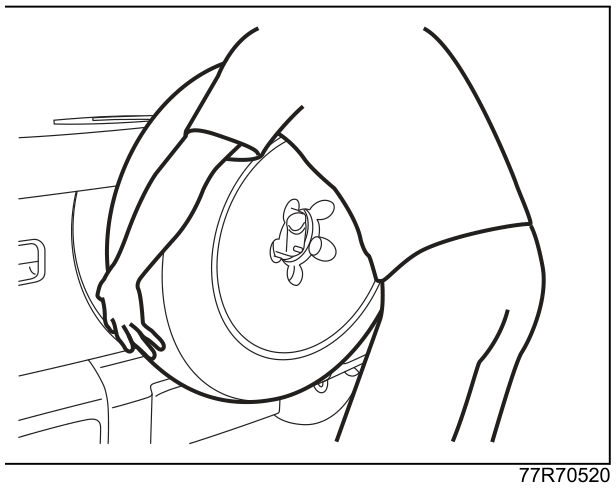

3. Крепко удерживая запасное колесо двумя руками, снимите его.

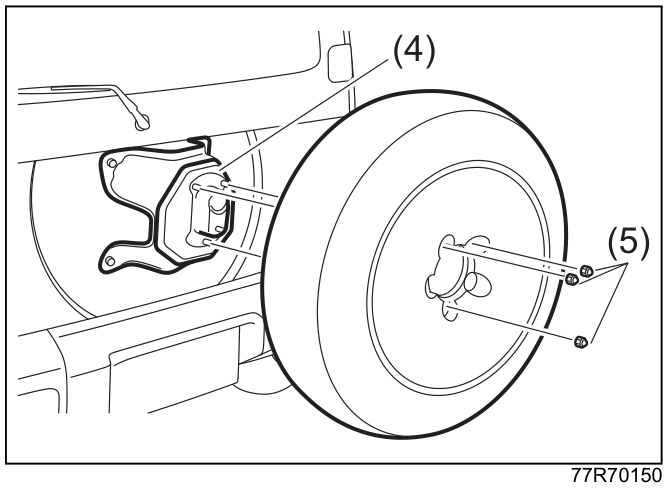

Установка запасного колеса

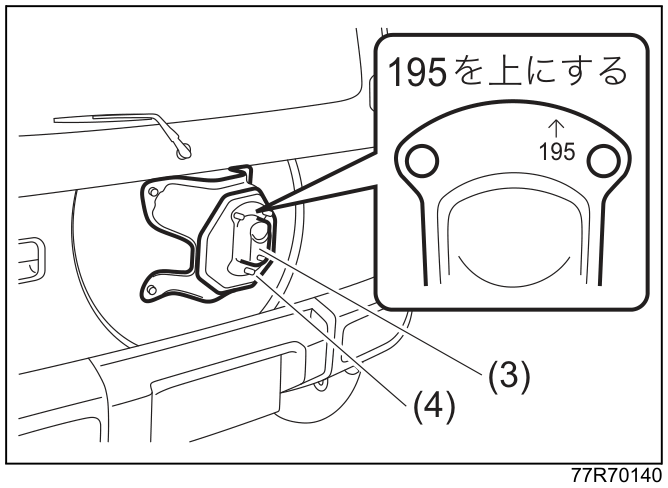

1. Проверьте ориентацию кронштейна (3), установленного на держателе запасного колеса (4).

   Сторона с маркировкой 195 должна быть сверху.

2. Установите запасное колесо на держатель (4).

   Шаг	Действие
   1	Крепко удерживая колесо двумя руками, совместите три отверстия диска с болтами держателя (4).
   2	Равномерно и надёжно затяните три колпачковые гайки (5) колёсным ключом. Момент затяжки: 80 Н·м (816 кгс·см). Ориентировочное усилие на конце рукоятки колёсного ключа: 316 Н (32,2 кгс).
   3	Убедитесь, что гайки надёжно затянуты.

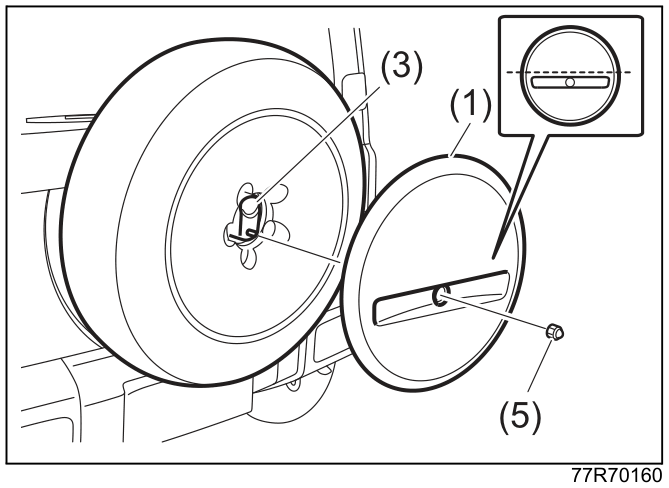

3. Установите кожух запасного колеса (1).

   Шаг	Действие
   1	Совместите отверстие кожуха запасного колеса с болтом кронштейна (3), чтобы отверстие кожуха было расположено ниже центра, как показано на рисунке.
   2	Надёжно затяните одну колпачковую гайку (5) колёсным ключом. Момент затяжки: 29 Н·м (296 кгс·см). Ориентировочное усилие на конце рукоятки колёсного ключа: 114 Н (11,6 кгс).

Подготовка к замене шины

1. Чтобы предупредить других водителей, включите аварийную световую сигнализацию. Переместите автомобиль в место, где он не мешает движению других автомобилей, где можно безопасно работать, а покрытие твёрдое и ровное.

2. Надёжно затяните стояночный тормоз.

   • На автомобиле с механической коробкой передач остановите двигатель и переведите рычаг переключения передач в положение R или на 1-ю передачу.
   • На автомобиле с автоматической коробкой передач переведите селектор в положение P и остановите двигатель.

   При необходимости установите знак аварийной остановки, приобретаемый отдельно.

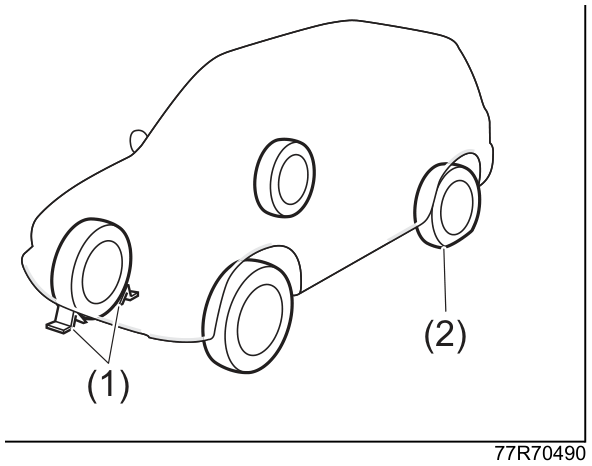

3. Установите противооткатные упоры (1), приобретаемые отдельно, спереди и сзади колеса, расположенного по диагонали от заменяемого колеса (2).

4. Достаньте инструмент и домкрат, затем снимите запасное колесо. Если в автомобиле есть пассажиры или находится тяжёлый багаж, высадите пассажиров и выгрузите тяжёлый багаж.

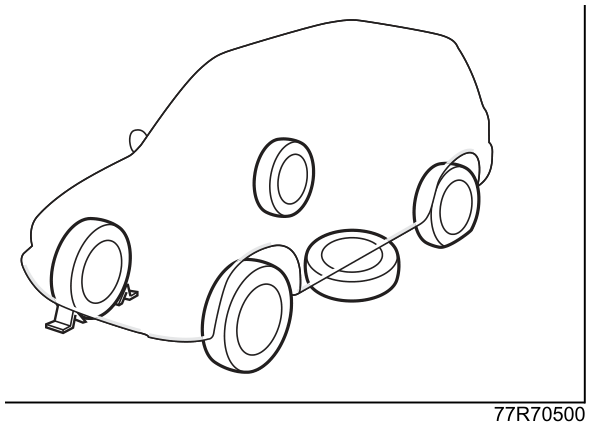

   Чтобы при случайном срыве домкрата не защемить ноги, положите снятое запасное колесо под кузов рядом с заменяемым колесом.

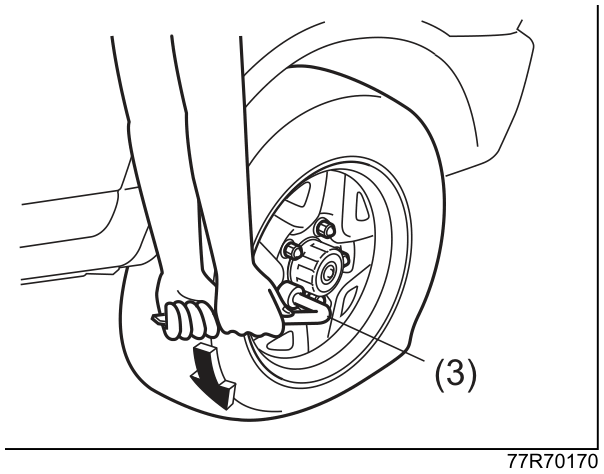

5. Колёсным ключом (3) ослабьте пять колёсных гаек против часовой стрелки так, чтобы их можно было легко повернуть рукой.

На рисунке показан типовой пример. В зависимости от типа автомобиля вид может отличаться.

Подъём автомобиля домкратом

Перед подъёмом автомобиля домкратом надёжно затяните стояночный тормоз.

• На автомобиле с механической коробкой передач остановите двигатель и переведите рычаг переключения передач в положение R или на 1-ю передачу.
• На автомобиле с автоматической коробкой передач переведите селектор в положение P и остановите двигатель.

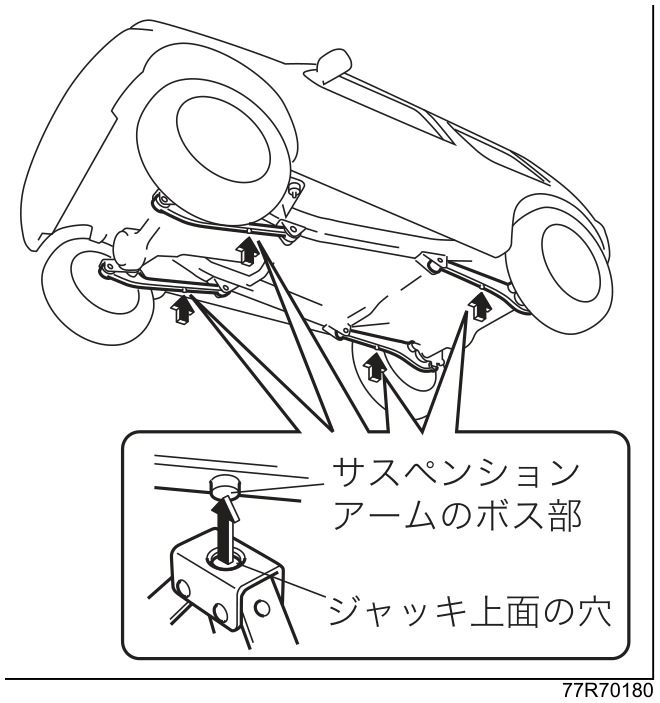

1. Поверните рукой место крепления рукоятки домкрата по часовой стрелке, раздвигая домкрат, и слегка уприте отверстие в верхней части домкрата в выступ на рычаге подвески.

2. Слегка покачайте верхнюю часть домкрата и убедитесь, что отверстие в верхней части домкрата вошло в выступ на рычаге подвески.

3. Установите рукоятку домкрата на домкрат, как показано на следующем рисунке.

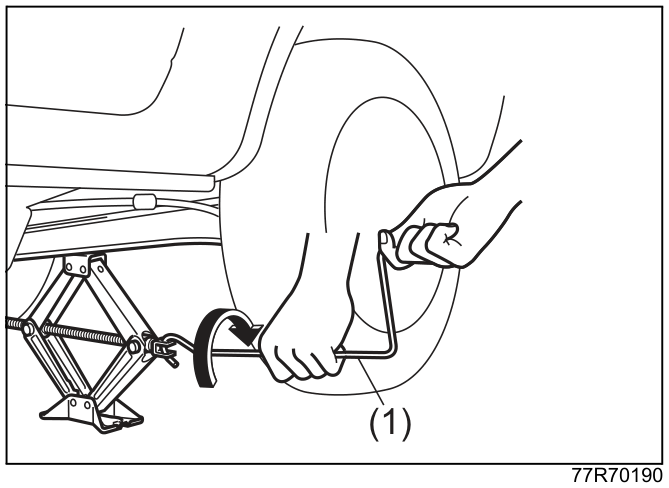

4. Вращая рукоятку домкрата (1), осторожно поднимайте автомобиль, пока колесо слегка не оторвётся от земли.

На рисунке показан типовой пример. В зависимости от типа автомобиля вид может отличаться.

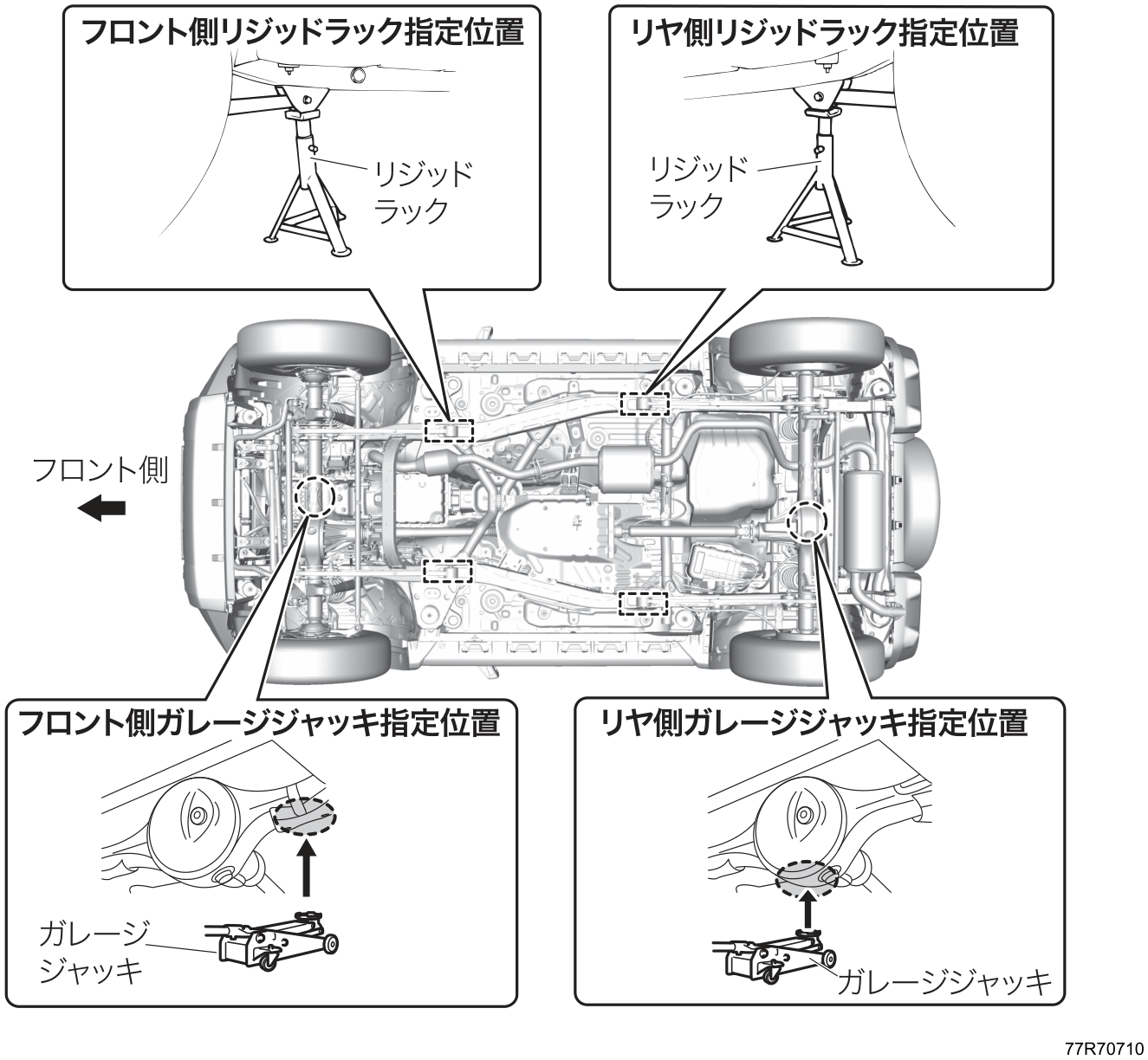

При использовании гаражного домкрата

Указанные места установки гаражного домкрата и жёстких опор, приобретаемых отдельно, показаны на рисунке. За подробной информацией обратитесь к дилеру Suzuki или в авторизованный сервис Suzuki.

На рисунке показан типовой пример. В зависимости от типа автомобиля вид может отличаться.

Снятие и установка колеса

1. Отверните колёсные гайки и снимите колесо. Снятое колесо положите под кузов.

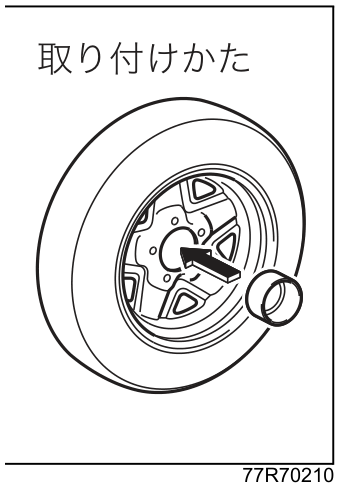

2. При замене заднего колеса на Jimny переставьте центральный колпак (1).

   Операция	Действие
   Снятие	Нажмите на колпак со стороны внутренней поверхности колеса и вытолкните его наружу.
   Установка	Вставьте колпак со стороны внутренней поверхности колеса и вдавите его на место.

На рисунке показан типовой пример. В зависимости от типа автомобиля вид может отличаться.

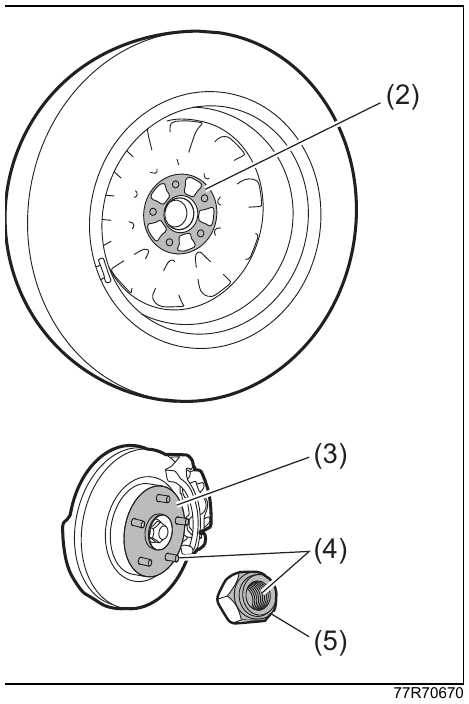

3. Удалите грязь и посторонние предметы со следующих мест:

   • привалочная поверхность устанавливаемого колеса (2);
   • привалочная поверхность со стороны автомобиля, поверхность ступицы (3);
   • резьбовая часть шпилек и колёсных гаек (4);
   • коническая поверхность колёсной гайки (5);
   • коническая поверхность отверстия колеса (6).

На рисунке показан типовой пример. В зависимости от типа автомобиля вид может отличаться.

Если на резьбе шпилек или гаек, а также в отверстиях колеса есть замятия, трещины или другие повреждения, обратитесь для проверки к дилеру Suzuki или в авторизованный сервис Suzuki.

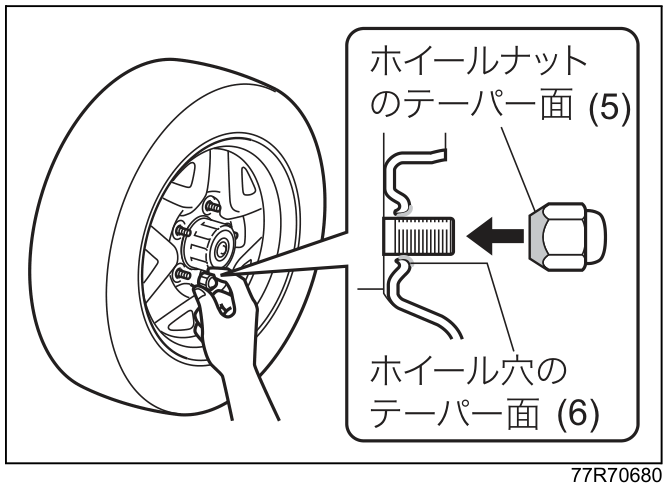

4. Заворачивайте колёсные гайки рукой по часовой стрелке, пока коническая поверхность гайки (5) слегка не коснётся конической поверхности отверстия колеса (6).

Автомобили со стальными колёсами:

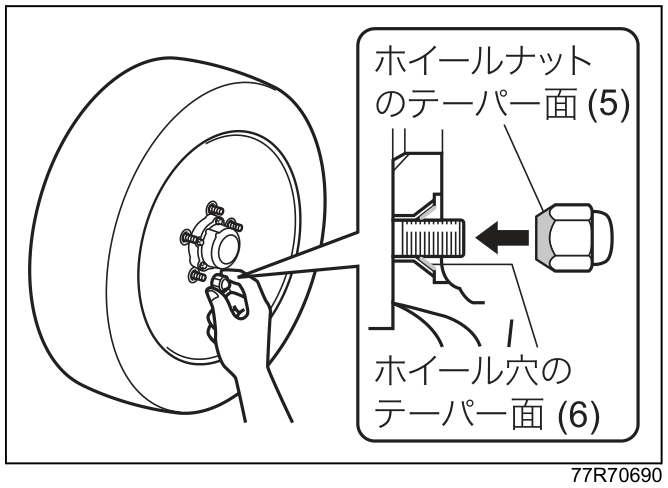

Автомобили с алюминиевыми колёсами:

На рисунках показаны типовые примеры. В зависимости от типа автомобиля вид может отличаться.

5. Уберите колесо, лежащее под кузовом, и опустите домкрат, пока установленное колесо не коснётся земли.

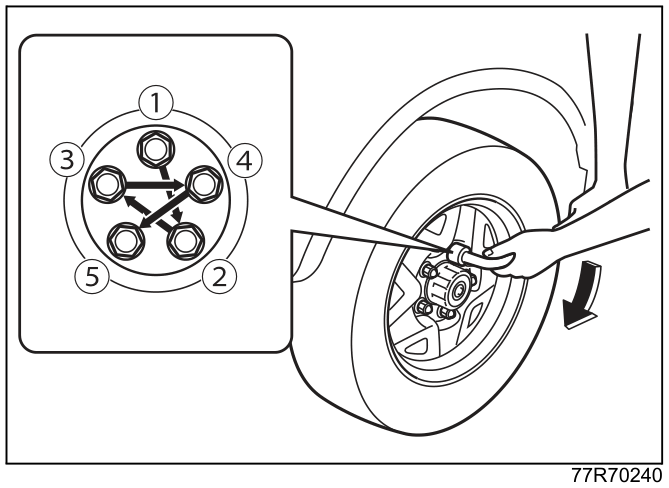

6. Колёсным ключом затяните колёсные гайки в показанной на рисунке последовательности, выполняя затяжку за 2-3 прохода.

Момент затяжки: 100 Н·м (1020 кгс·см)

Ориентировочное усилие на конце рукоятки колёсного ключа: 390 Н (40 кгс).

Убедитесь, что все колёсные гайки надёжно затянуты.

После замены колеса

• Уберите инструмент и домкрат в предусмотренные места хранения.
• На автомобилях Jimny со стальными колёсами и на Jimny Sierra установите колесо с проколотой шиной на держатель запасного колеса.
• На автомобилях Jimny с алюминиевыми колёсами штатное колесо с проколотой шиной нельзя установить на держатель запасного колеса. Временно разместите его в багажном отделении.
• После небольшого пробега после замены колеса проверьте, не ослабли ли колёсные гайки.
• На автомобилях с алюминиевыми колёсами примерно через 1000 км после замены колеса проверьте, не ослабли ли колёсные гайки.

Разряд аккумулятора

Что такое разряд свинцово-кислотной аккумуляторной батареи

Свинцово-кислотная аккумуляторная батарея разряжена в следующих случаях:

• при попытке запуска двигателя стартер не вращается либо вращается слишком медленно, и двигатель не запускается;
• фары светят очень тускло или звуковой сигнал звучит слабо.

Если аккумуляторная батарея разряжена

Если есть пусковые провода и другой автомобиль с исправной 12-вольтовой аккумуляторной батареей, двигатель можно запустить от внешнего источника.

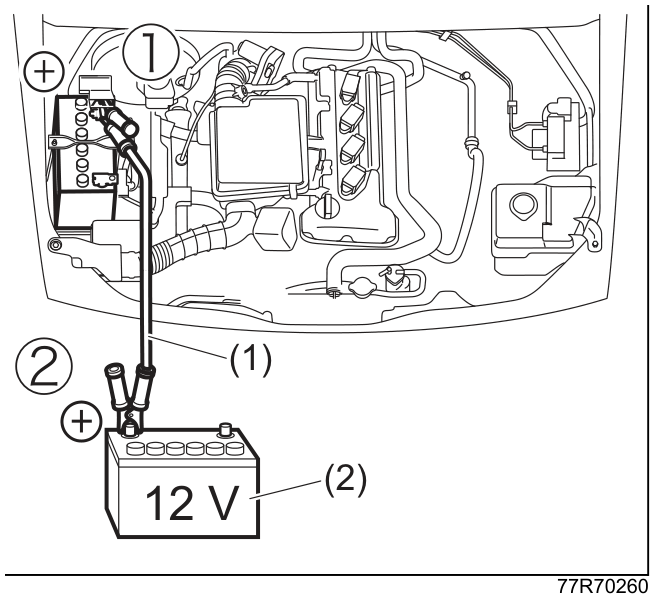

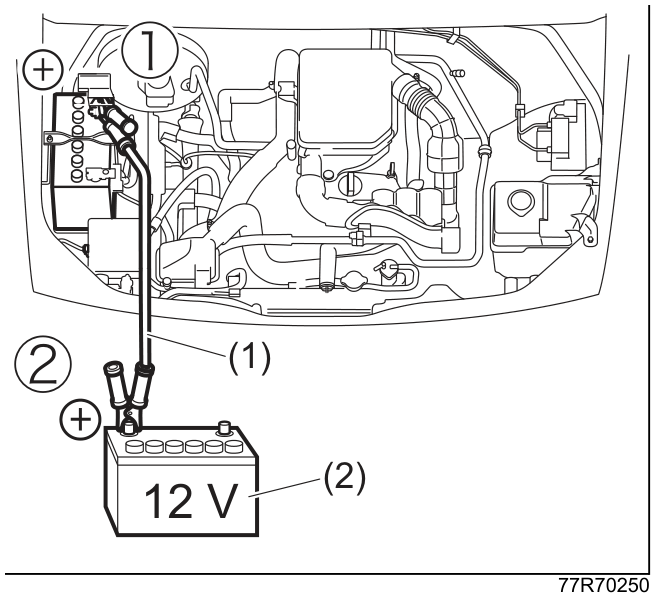

1. Подсоедините первый пусковой провод в порядке 1 -> 2.

   Порядок	Куда подсоединять
   1	К положительной клемме автомобиля с разряженной батареей
   2	К положительной клемме автомобиля с исправной батареей

   Jimny:



   Jimny Sierra:



   Обозначение	Описание
   (1)	Пусковой провод
   (2)	Аккумуляторная батарея исправного автомобиля

2. Подсоедините второй пусковой провод в порядке 3 -> 4.

   Порядок	Куда подсоединять
   3	К отрицательной клемме автомобиля с исправной батареей
   4	На автомобиле с разряженной батареей: у Jimny - к верхней части кронштейна генератора; у Jimny Sierra - к передней части головки блока цилиндров в верхней части двигателя.

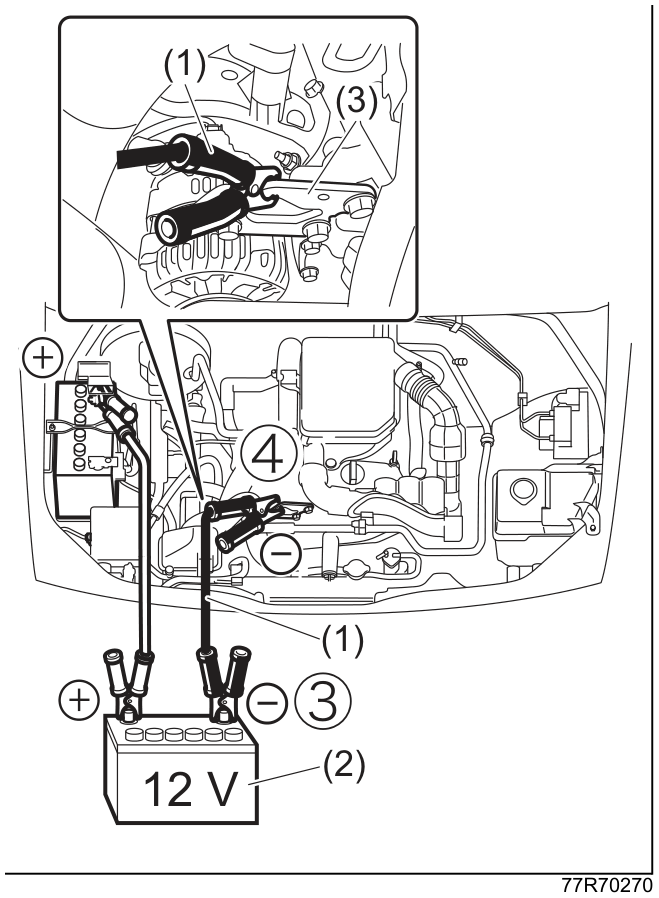

   Jimny:



   Обозначение	Описание
   (1)	Пусковой провод
   (2)	Аккумуляторная батарея исправного автомобиля
   (3)	Кронштейн генератора

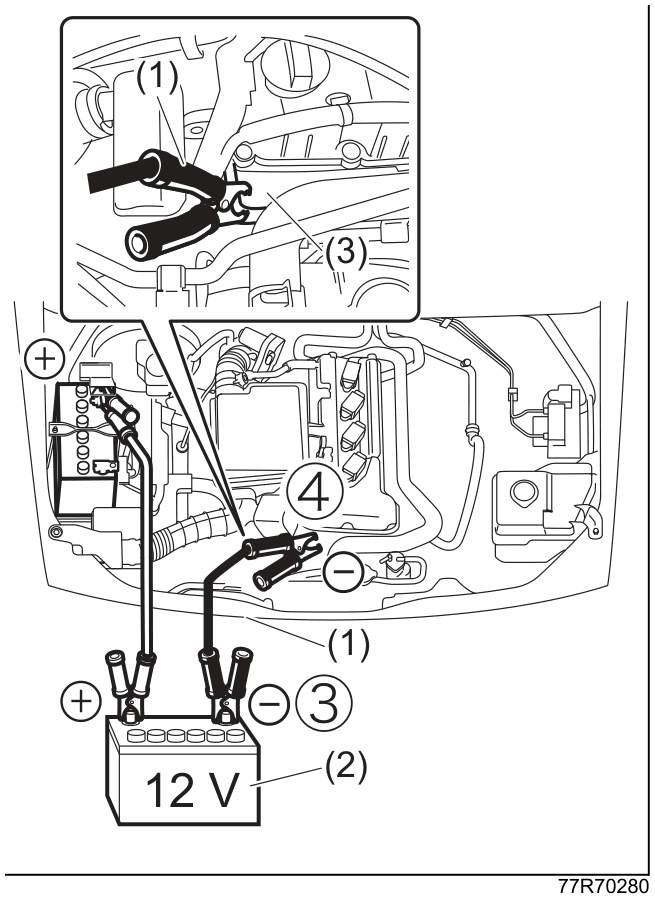

   Jimny Sierra:



   Обозначение	Описание
   (1)	Пусковой провод
   (2)	Аккумуляторная батарея исправного автомобиля
   (3)	Передняя часть головки блока цилиндров двигателя

3. Запустите двигатель автомобиля с исправной батареей и поддерживайте немного повышенную частоту вращения двигателя.

4. Запустите двигатель автомобиля с разряженной батареей.
5. Отсоедините пусковые провода в порядке, обратном подключению.
6. Обратитесь к ближайшему дилеру Suzuki или в авторизованный сервис Suzuki, чтобы полностью зарядить аккумуляторную батарею.

Как предотвратить разряд аккумуляторной батареи

• Не реже одного раза в месяц проезжайте непрерывно не менее 30 минут, чтобы батарея зарядилась.
• Не оставляйте фары включёнными при остановленном двигателе и не пользуйтесь аудиосистемой долгое время при остановленном двигателе.
• Если во время пробки или длительной стоянки двигатель долго работает на холостом ходу, по возможности избегайте использования электрооборудования.

См. также: проверка уровня электролита аккумуляторной батареи.

Перегрев двигателя

Что такое перегрев

Перегрев - это состояние, при котором система охлаждения, включая радиатор, не успевает охлаждать двигатель и не может поддерживать нормальную температуру охлаждающей жидкости.

Двигатель перегрелся в следующих случаях:

• из моторного отсека поднимается пар;
• мощность двигателя резко снизилась;

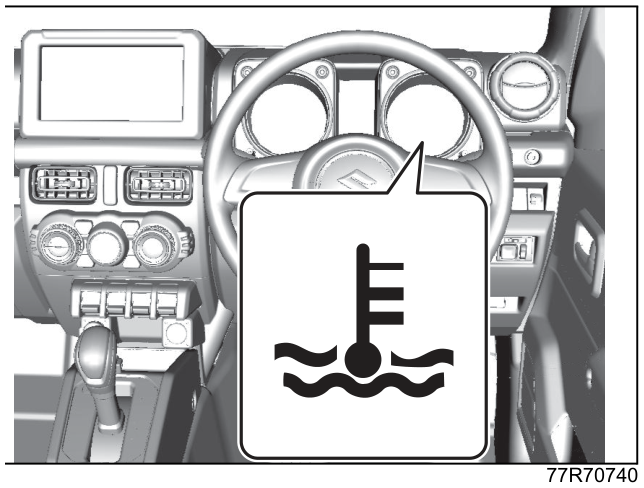

• температура охлаждающей жидкости двигателя стала чрезмерно высокой, и на панели приборов загорелась контрольная лампа температуры охлаждающей жидкости.

См. также: контрольная лампа температуры охлаждающей жидкости.

Если двигатель перегрелся

1. Остановите автомобиль в безопасном месте.

   При необходимости установите знак аварийной остановки, приобретаемый отдельно.

2. Оставьте двигатель работающим, откройте капот и улучшите вентиляцию моторного отсека.

   Если из моторного отсека поднимается пар, не открывайте капот и переходите к следующему шагу.

   См. также: капот.

3. Проверьте работу охлаждающего вентилятора радиатора. Дождитесь, пока контрольная лампа температуры охлаждающей жидкости погаснет, и остановите двигатель.

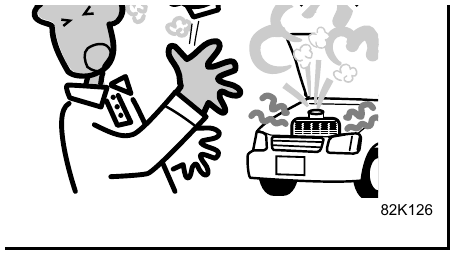

   Если охлаждающий вентилятор радиатора не работает или контрольная лампа температуры охлаждающей жидкости не гаснет, немедленно остановите двигатель и обратитесь к дилеру Suzuki или в авторизованный сервис Suzuki.

4. После того как двигатель достаточно остынет, проверьте уровень охлаждающей жидкости и наличие утечек из шлангов и других мест.

5. Если уровень охлаждающей жидкости недостаточный, долейте жидкость.

   • При наличии утечки или другой неисправности обратитесь к дилеру Suzuki или в авторизованный сервис Suzuki.
   • Если охлаждающей жидкости нет и пришлось временно долить только воду, как можно скорее обратитесь к дилеру Suzuki или в авторизованный сервис Suzuki для проверки или замены охлаждающей жидкости.

Перегоревший предохранитель

Если перегорел предохранитель

Если электрооборудование не работает или лампа не загорается при исправной лампе накаливания, возможен перегоревший предохранитель.

• Предохранители расположены в моторном отсеке и в ногах переднего пассажира, внутри панели приборов.
• В зависимости от комплектации предохранитель может отсутствовать в указанном месте. Также предохранитель может быть установлен, даже если соответствующего оборудования нет.

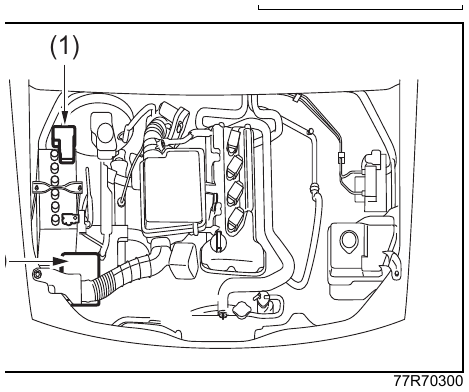

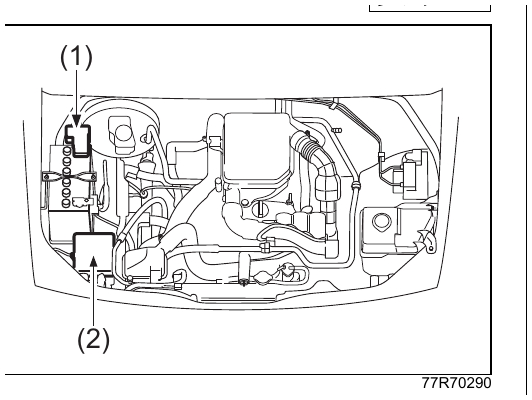

Предохранители в моторном отсеке

Jimny:

Jimny Sierra:

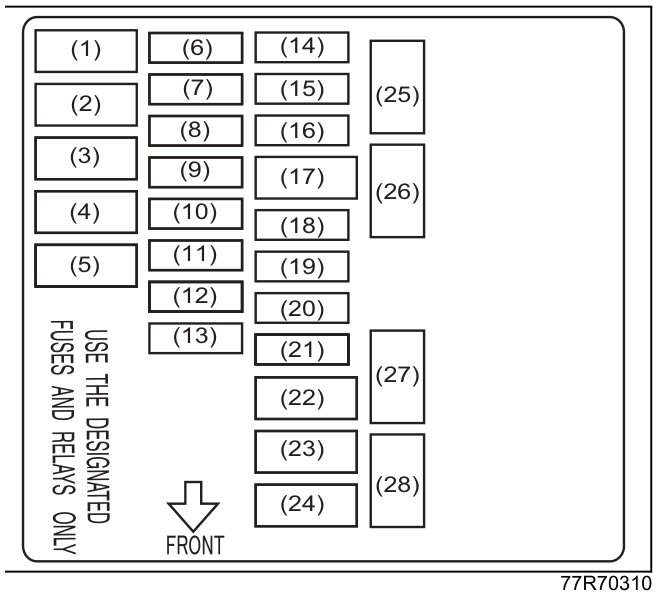

Предохранители в блоке реле

Таблица предохранителей находится на внутренней стороне крышки блока.

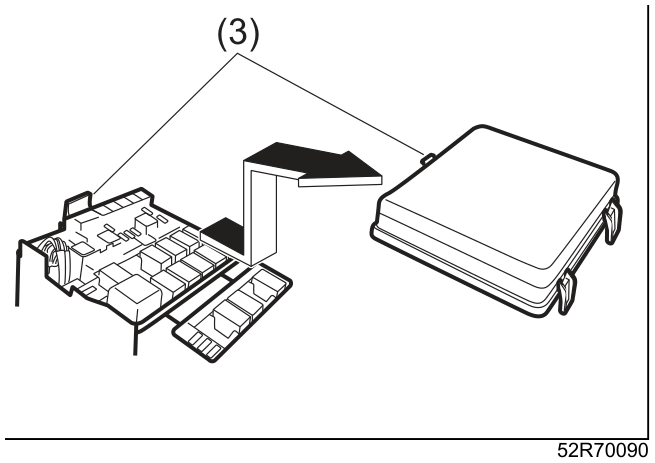

Чтобы снять крышку блока реле, сначала освободите фиксатор (3) с наружной стороны автомобиля, затем слегка приподнимите крышку и снимите её, потянув внутрь.

В таблице указано основное оборудование, за которое отвечает каждый предохранитель.

※1 Jimny.

※2 Jimny Sierra.

※3 Jimny с механической коробкой передач.

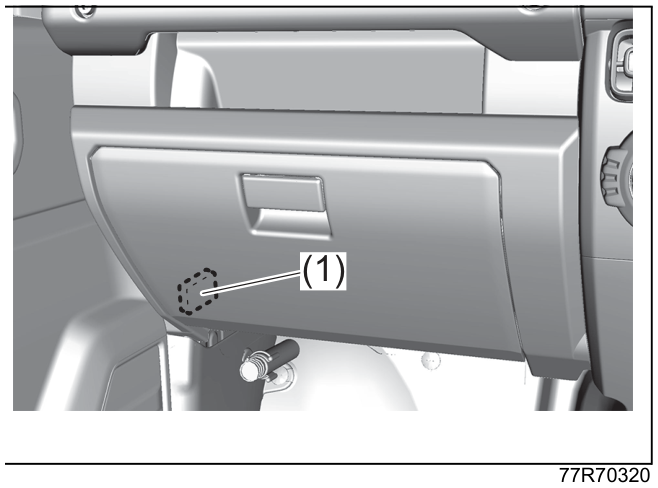

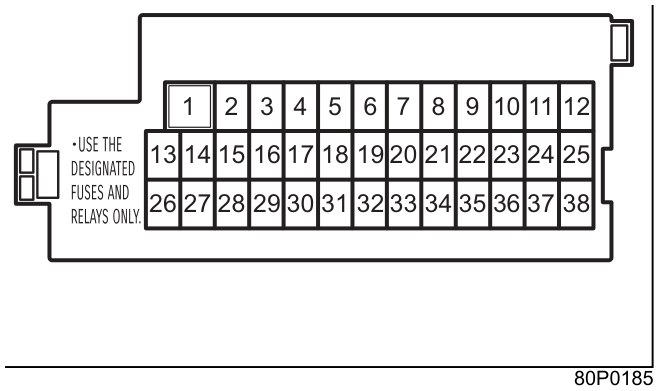

Предохранители в ногах переднего пассажира

Таблица предохранителей находится на крышке блока предохранителей.

В таблице указано основное оборудование, за которое отвечает каждый предохранитель.

Прим. Если снимали или заменяли предохранитель P/W T, выполните инициализацию защиты от защемления.

См. также: инициализация защиты от защемления.

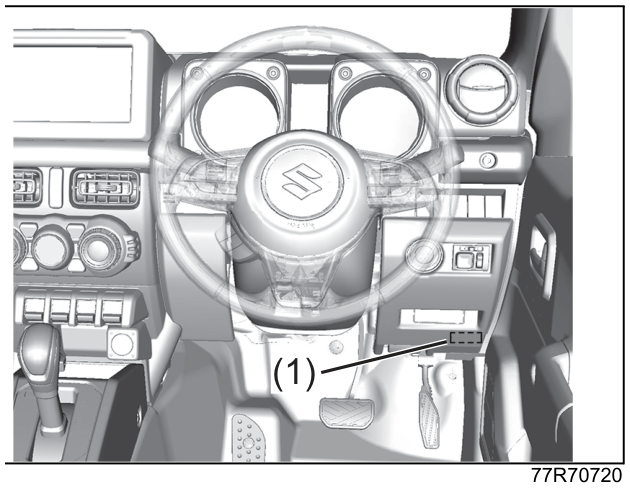

Предохранители в ногах водителя

В таблице указано основное оборудование, за которое отвечает предохранитель.

Проверка и замена предохранителя

Для проверки и замены предохранителей требуется съёмник для низкопрофильных предохранителей, приобретаемый отдельно, и запасные предохранители, приобретаемые отдельно. По вопросам проверки и замены обратитесь к дилеру Suzuki или в авторизованный сервис Suzuki.

Порядок проверки и замены

1. Переведите выключатель двигателя в положение LOCK (OFF).
2. Если проверяете предохранители в блоке реле моторного отсека, снимите крышку блока.

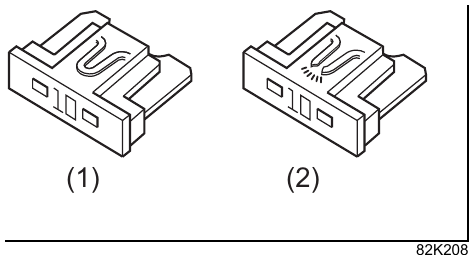

3. По признакам неисправности определите по таблице предохранитель, который нужно проверить. Вставьте съёмник в предохранитель, вытяните предохранитель и проверьте, не перегорел ли он.

4. Если предохранитель перегорел, замените его предохранителем такого же номинала.

   Если заменённый предохранитель сразу перегорает снова, возможна неисправность электрической системы. Обратитесь для проверки к дилеру Suzuki или в авторизованный сервис Suzuki.

Перегоревшая лампа

Проверка ламп

Включите фары и фонари, а указатели поворота и аварийную световую сигнализацию переведите в режим мигания, чтобы проверить, нет ли перегоревших ламп.

Помутнение внутренней поверхности рассеивателей фар и фонарей

После движения в дождь или мойки автомобиля внутренняя поверхность рассеивателей фар, задних комбинированных фонарей и других световых приборов может запотевать или покрываться конденсатом. Это временное явление, возникающее из-за разницы температур внутри и снаружи фонаря, как запотевание окон в дождливую погоду.

Также на кромке рассеивателя могут появляться капли воды, из-за чего кажется, что вода попала внутрь фонаря. Это временное явление, вызванное водой на внешней поверхности фонаря.

Такие явления не влияют на работу световых приборов.

Если внутри фонаря скапливается вода или на внутренней поверхности рассеивателя есть крупные капли воды, обратитесь к дилеру Suzuki или в авторизованный сервис Suzuki.

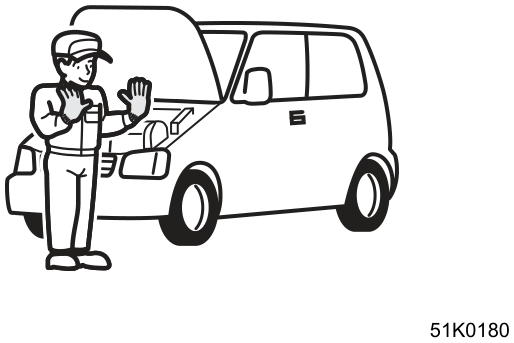

При замене лампы

Если лампа перегорела, замените её лампой той же мощности и того же типа.

Сведения о мощности и типе ламп см. в разделе мощность ламп.

Если после замены лампа не загорается или сразу перегорает снова, возможна неисправность электрической системы. Обратитесь для проверки к дилеру Suzuki или в авторизованный сервис Suzuki.

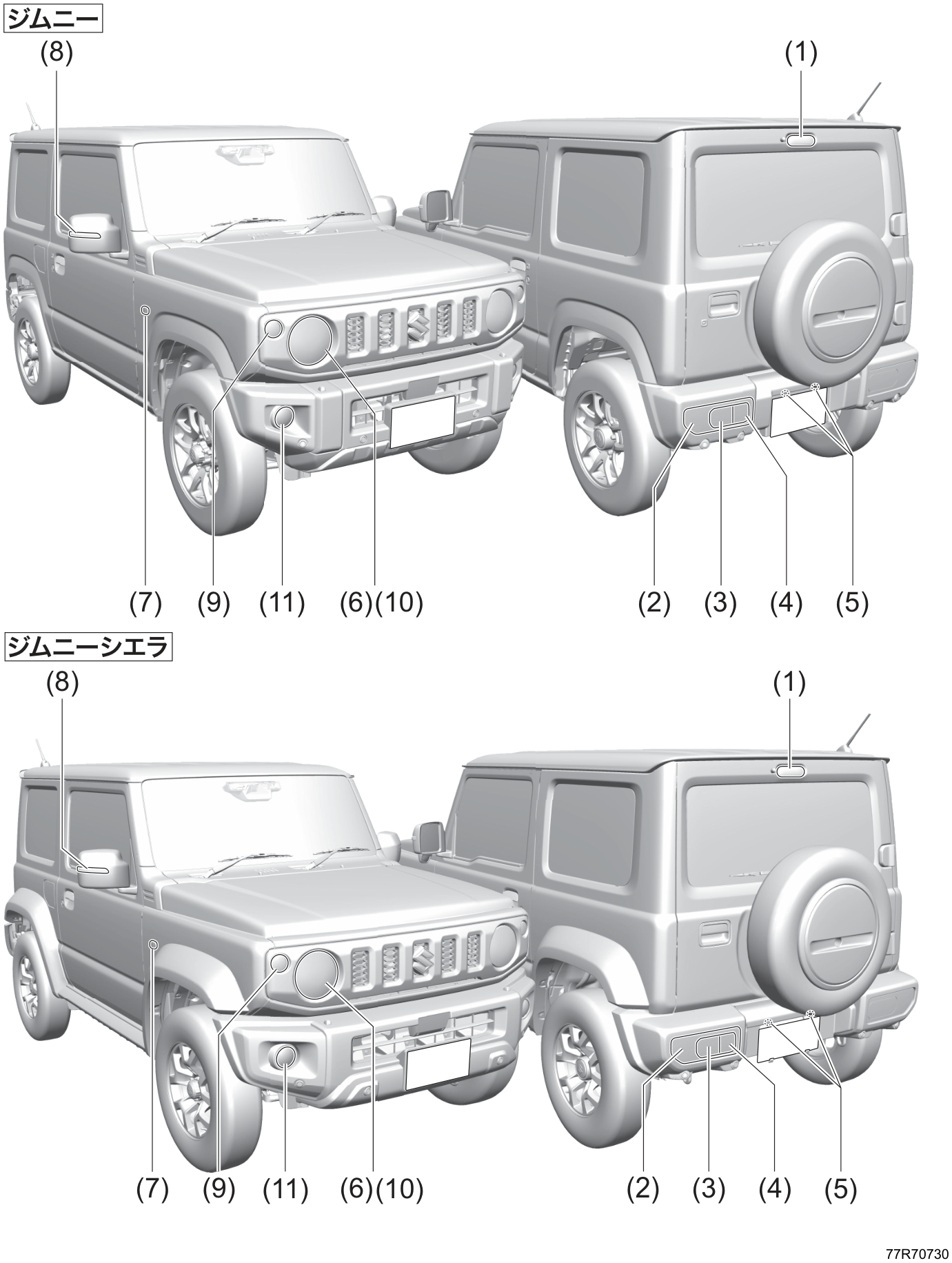

Расположение ламп

В зависимости от типа автомобиля на рисунке может быть показано оборудование, отсутствующее на вашем автомобиле.

Мощность ламп

Для ламп, отмеченных в таблице, при проверке и замене обратитесь к дилеру Suzuki или в авторизованный сервис Suzuki.

※1 Неразборный световой прибор: заменить только лампу нельзя, заменяется световой прибор в сборе. Для проверки и замены обратитесь к дилеру Suzuki или в авторизованный сервис Suzuki.

※2 Лампа с клиновым цоколем.

Неразборные световые приборы

Следующие световые приборы неразборные, поэтому заменить только лампу нельзя. Заменяется световой прибор в сборе. Для проверки и замены обратитесь к дилеру Suzuki или в авторизованный сервис Suzuki.

• светодиодные фары (в зависимости от комплектации);
• габаритные фонари на автомобилях со светодиодными фарами;
• указатели поворота / аварийная световая сигнализация на крыльях или наружных зеркалах;
• верхний стоп-сигнал;
• передний плафон и плафон багажного отделения.

Галогенная фара

1. Откройте капот.

   См. также: капот.

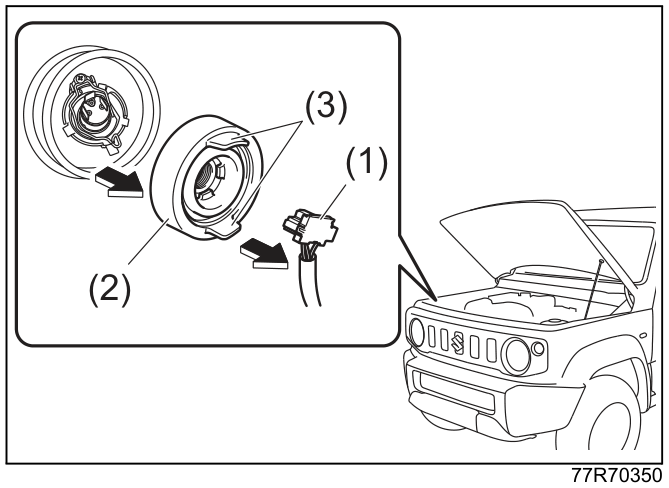

2. Снимите разъём (1), крепко взявшись за корпус разъёма и потянув его прямо назад по направлению к задней части автомобиля. Снимите резиновый кожух (2), потянув за язычок (3).

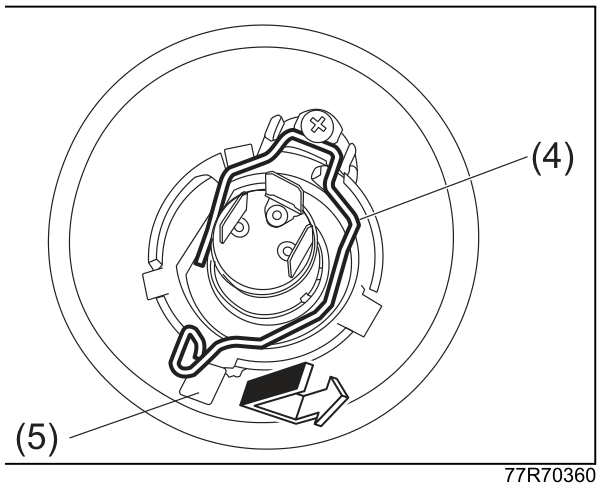

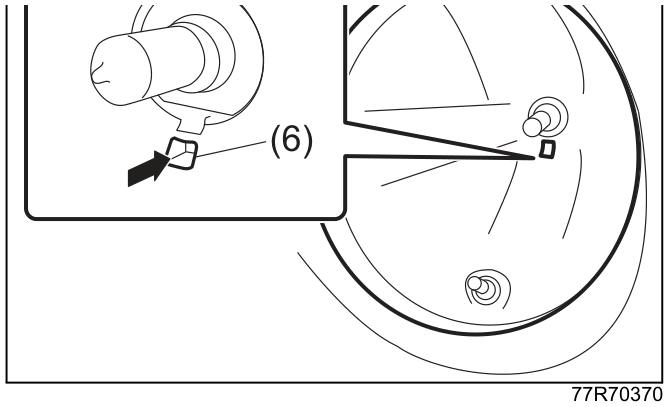

3. Нажимая на пружинный фиксатор (4), сдвиньте его в направлении стрелки и снимите с удерживающего крючка (5).

4. Снимите лампу. После замены установите детали в порядке, обратном снятию.

Передняя противотуманная фара

1. Освободите место для замены.

   • Запустите двигатель и поверните рулевое колесо до упора в ту же сторону, где находится заменяемая лампа.
   • Остановите двигатель.

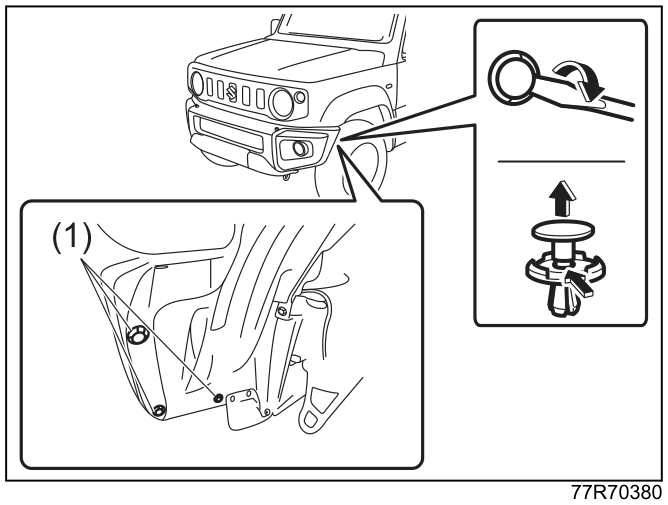

2. Частично снимите подкрылок.

   Три фиксатора (1) подкрылка снимите плоской отвёрткой, приобретаемой отдельно.

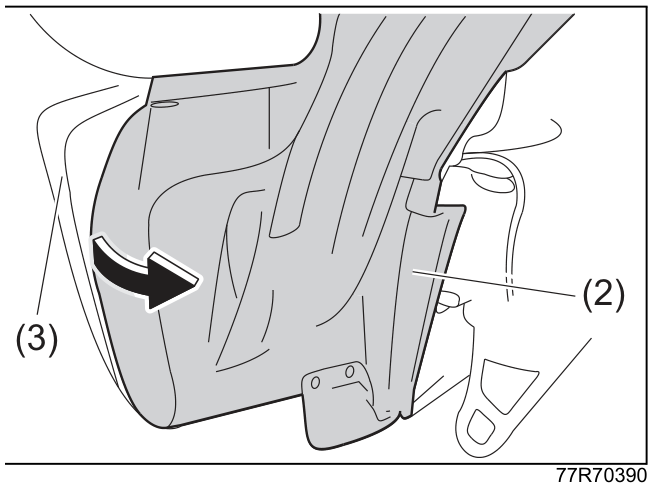

3. Отогните подкрылок и изнутри снимите лампу, затем замените её новой.

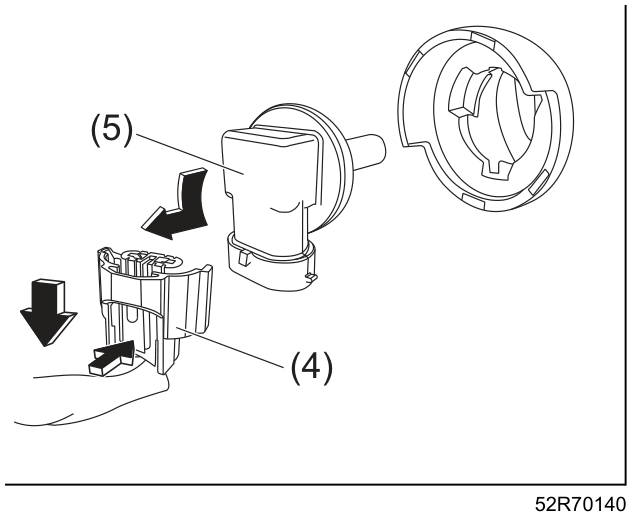

- Снимите разъём (4), нажимая на фиксатор.
- После снятия разъёма поверните лампу с патроном в сборе (5) против часовой стрелки и снимите её.

4. После замены установите детали в порядке, обратном снятию.

   Подкрылок заведите на внутреннюю сторону бампера.

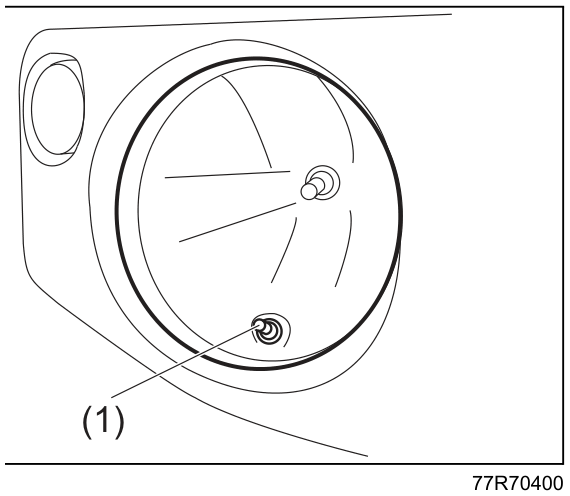

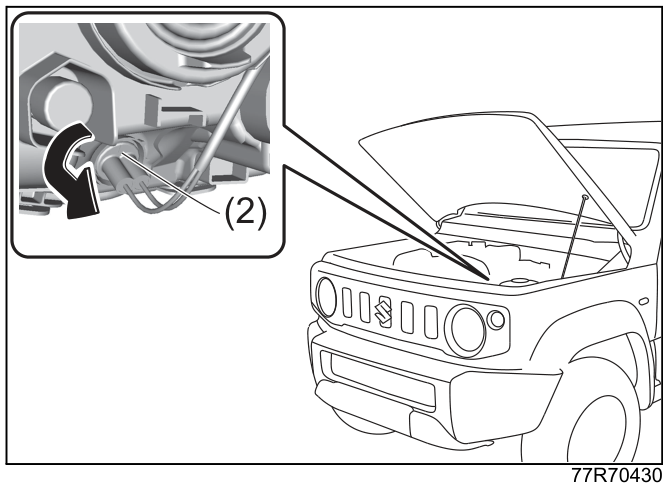

Габаритный фонарь

Автомобили с галогенными фарами

1. Откройте капот и замените лампу со стороны моторного отсека.

2. Поверните лампу с патроном в сборе (2) против часовой стрелки и снимите её.

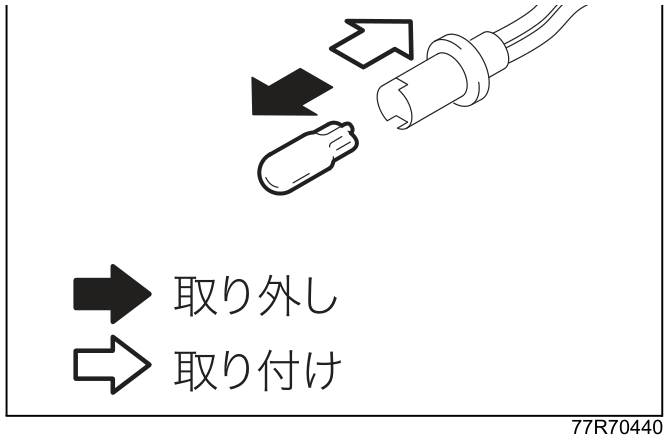

3. Снимайте и устанавливайте лампу, как показано на рисунке.

4. После замены установите детали в порядке, обратном снятию.

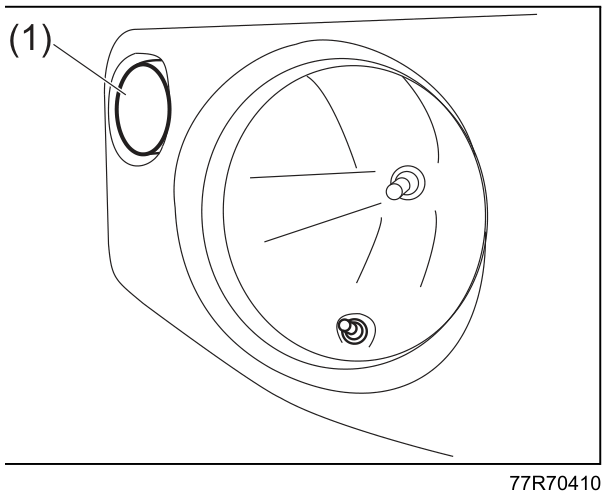

Передний указатель поворота / аварийная световая сигнализация

1. Откройте капот и замените лампу со стороны моторного отсека.

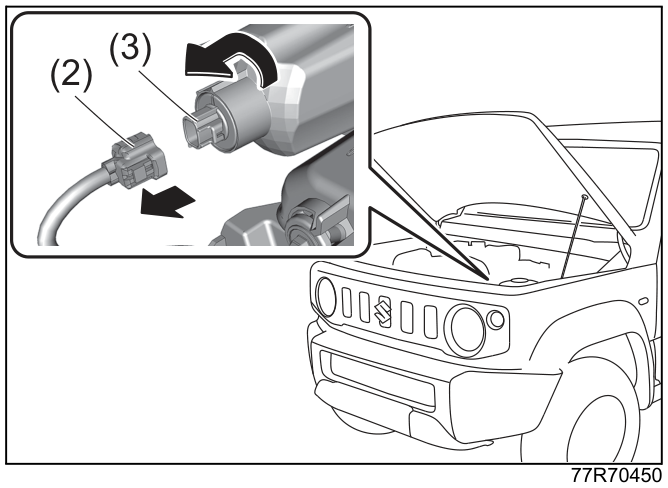

2. Снимите разъём (2), нажимая на фиксатор. После снятия разъёма поверните лампу с патроном в сборе (3) против часовой стрелки и снимите её.

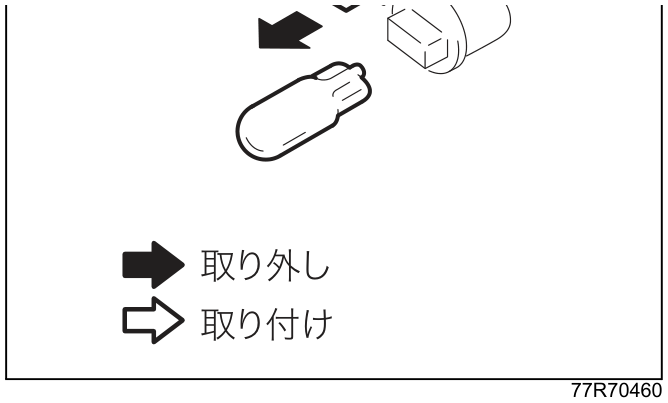

3. Снимайте и устанавливайте лампу, как показано на рисунке.

4. После замены установите детали в порядке, обратном снятию.

Задний комбинированный фонарь

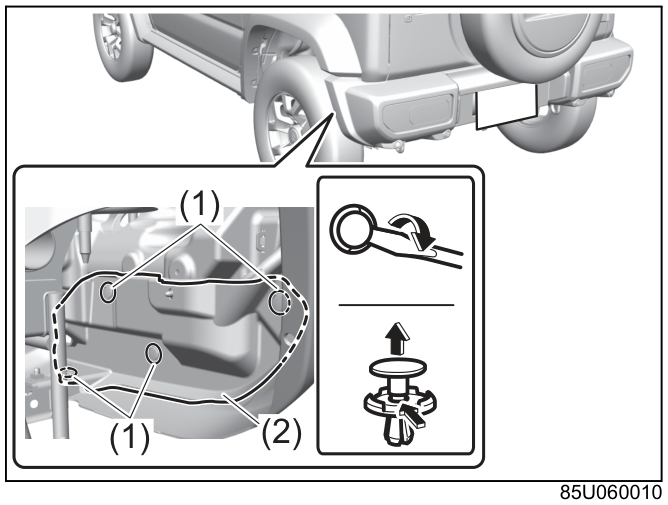

1. Снимите четыре фиксатора (1), расположенные за задним бампером, плоской отвёрткой или другим подходящим инструментом, приобретаемым отдельно. Затем снимите крышку (2).

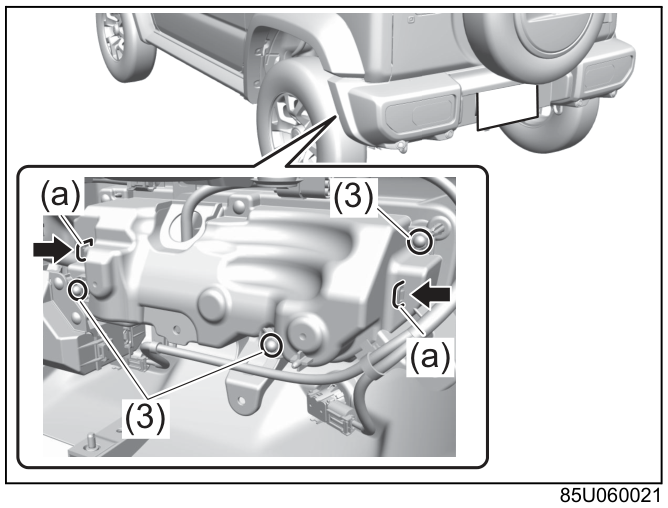

2. Снимите три гайки (3) гаечным ключом или другим подходящим инструментом, приобретаемым отдельно. Затем, нажимая на фиксаторы (a) в направлении стрелок, потяните корпус фонаря прямо назад и снимите его.

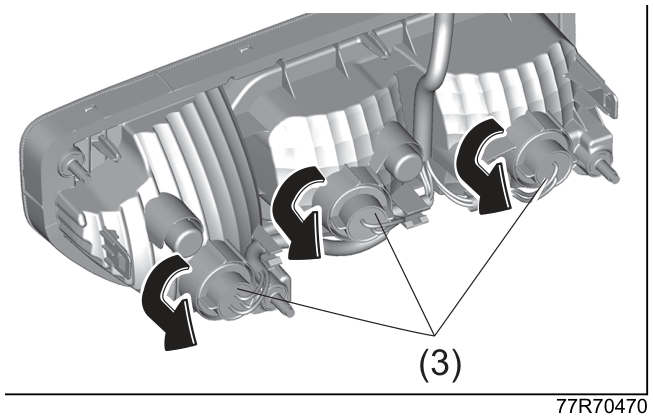

3. Поверните лампу с патроном в сборе (3) против часовой стрелки и снимите её.

4. Снимайте и устанавливайте лампу, как показано на рисунке.

5. После замены установите детали в порядке, обратном снятию.

Фонарь освещения номерного знака

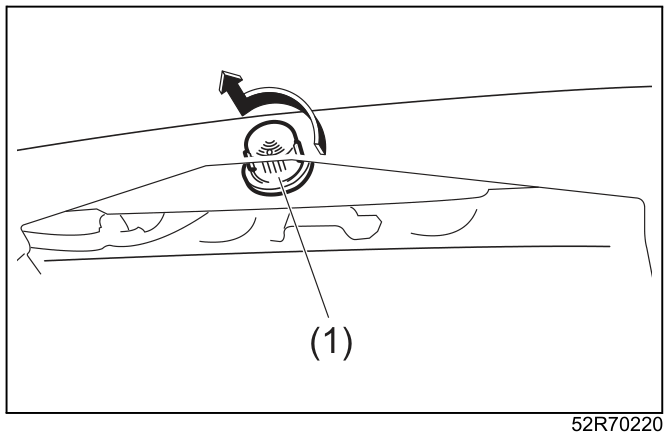

1. Поверните рассеиватель (1) против часовой стрелки и снимите его, затем замените лампу.

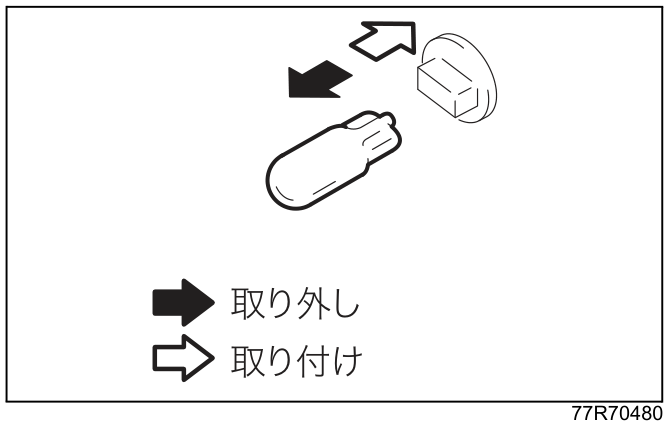

2. Снимайте и устанавливайте лампу, как показано на рисунке.

3. После замены установите детали в порядке, обратном снятию.
